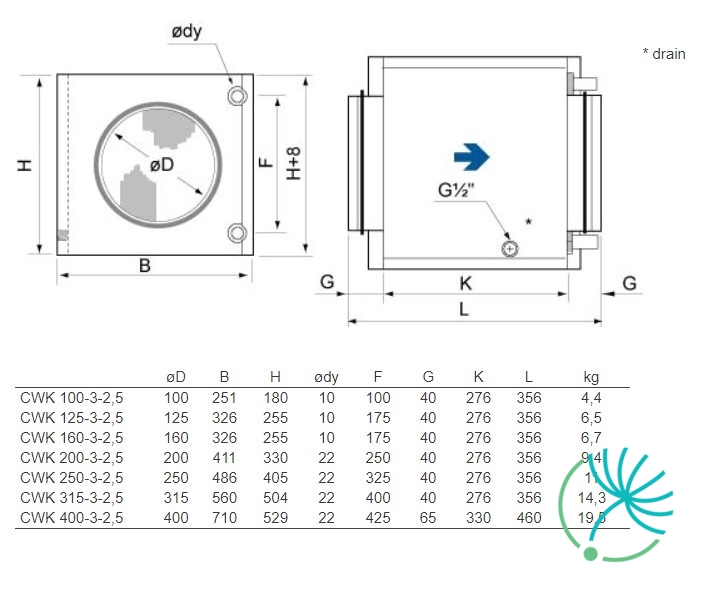

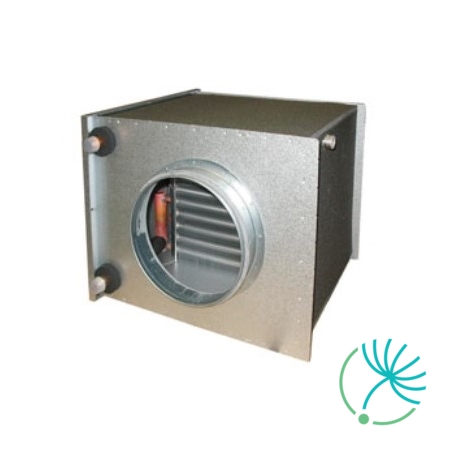

Systemair CWK 100-3-2,5 vodní chladič pro kruhové potrubí

Systemair BFR 355-400 ePM1 60% je kapesní filtr určený pro filtrační kazety Systemair FFR 355 a FFR 400.

Rozměr: 433x433x420/6.

Třída filtrace: EU7/F7.

Systemair RE 1.5 je 5-stupňový transformátor pro ventilátory s napájecím napětím 230V bez vyvedených tepelných kontaktů TK.

Regulace otáček ventilátoru probíhá změnou výstupního napětí pomocí přepínače na přední straně regulátoru. Na přední straně regulátoru se nachází kontrolka, která signalizuje provoz transformátoru.

Regulátor má výstupní svorky na 230V pro připojení ať servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Na výstupních svorkách je při polohách přepínače 1 až 5 vždy 230V. Jen v poloze 0 jsou výstupní svorky bez napětí.

Resetování resp. výměna pojistky je možná z vnější strany regulátoru.

Upozornění: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojeny na relé tepelné ochrany motoru S-ET 10 (E)!

Regulátor Systemair RE 1.5 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair prio 315 AC kruhový ventilátor je určený pro montáž do potrubí. Motor má diagonální, aerodynamicky optimalizované oběžné kolo s vysokou účinností a nízkou hladinou hluku. Motor má pro svou ochranu vestavěné tepelné kontakty vyvedené na externí svorkovnici, které musí být připojené na odpovídající relé tepelné ochrany.

Plášť kruhového ventilátoru Systemair prio 315 AC je vyroben z pozinkovaného ocelového plechu Aluzink s třídou těsnosti B. Ventilátor je možné použít ve venkovním prostředí bez ochranné stříšky právě díky zvýšené těsnosti pláště a el. svorkovnici IP55.

Montáž:

• Instalace je možná v libovolné poloze.
• Možnost montáže i ve venkovním prostředí bez ochranné stříšky
• Při instalaci ve vlhkém prostředí je doporučená instalace časového spínání
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Montážní úchyty jsou součástí balení

Regulace kruhového ventilátoru Systemair prio 315 AC je umožněna buď pomocí frekvenčního měniče se sinus filtrem, 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair prio 315 AC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair TTC (TTC2000) je třífázový triakový elektronický regulátor ohřevu, který slouží k regulaci teploty el. ohřívačů s topným výkonem do 17kW. Systemair TTC (TTC2000) je vhodný pro použití s ​​elektrickým ohřívačem do kruhového potrubí Systemair CB s příkonem 9 a více kW.

Je určen pro montáž na stěnu. Zapojuje se do série mezi hlavní přívod napětí a el. ohřívač.

Regulace elektronického regulátoru ohřevu probíhá pomocí časově-proporcionálního zapínání a vypínání plného topného výkonu ohřívače 0-10V. Je možné ovládání i bez signálu 0-10V, avšak musí být připojené externí snímače TG-K/TG-R. Je nezbytné, aby byl vždy zapojen limitní snímač TG-K360!

Poměr mezi časem zapnutí a vypnutí ohřívače závisí na potřeby ohřevu. Tato přesnost řízení přispívá ke snížení nákladů na energii a ke zvýšenému komfortu rovnoměrné teploty. Protože proud je přepínaný polovodiči (triaky), nejsou žádné pohyblivé části, které by se mohly opotřebovat. Tento regulátor ohřevu automaticky přizpůsobí řídící režim tak, aby vyhovoval dynamice řízeného objektu.

Systemair FK 200 je rychloupínací spona, která slouží ke zjednodušení instalace a demontáže kruhových ventilátorů Systemair za účelem čištění, oprav či údržby.

Rychloupínací spona Systemair FK 200 disponuje 8mm hrubou těsnicí neoprenovou vrstvou, která je navržena tak, aby pohlcovala značné množství generovaných vibrací a také zajistila těsnost. Spona je vyrobena z ocelového pozinkovaného plechu. Spona se uzavírá pomocí 2 ks šroubů.

Systemair FRQ5S-E-6A je frekvenční měnič se sinusovým filtrem a 5-stupňovým přepínačem pre 1~ ventilátory.

Frekvenční měnič Systemair FRQ5S-E-6A je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Frekvenční měnič Systemair FRQ5S-E-6A disponuje zabudovaným sinusovým filtrem pro všechny fáze, proto nejsou pro připojení potřebné stíněné kabely. Díky sinusovému filtru je provoz bezpečný a bezproblémový. Frekvenční měnič Systemair FRQ5S-E-6A může vylepšit existující systémy bez nutnosti výměny el. kabelů za stíněné. Sinusový filtr dává možnost použít zabudované nestíněné kabely. Maximální délka kabelů k motoru je 100 m.

Frekvenční měnič Systemair FRQ5S-E-6A má zabudovaný 5-stupňový přepínač: 0=0Hz, 1=10Hz, 2=20Hz, 3=30Hz, 4=40Hz, 5=50Hz. Může spolehlivě regulovat i motory, které jsou považovány za frekvenčně neregulovatelné (kvůli své konstrukci), což jsou např. motory s externím rotorem. Zároveň umožňuje paralelně připojit více motorů.

V případě použití v aplikacích s EX ventilátory musí být umístění frekvenčního měniče mimo zónu EX!

Kruhový ventilátor Systemair KVK DUO 125 je zdvojený, oboustranně sací radiální ventilátor, což znamená, že je nejen provozní, ale i bezpečnostní.

Kruhový ventilátor má motor s vnějším rotorem s dopředu zahnutými lopatkami. Tepelná ochrana motoru je zajištěna vestavěným termokontaktem s vyvedenými vodiči, které musí být připojené na odpovídající relé.

Skříň kruhového ventilátoru Systemair KVK DUO 125 je zhotovena z pozinkovaného ocelového plechu. Vnitřní povrch je chráněn pozinkovaným ocelovým plechem s perforací. Ventilátor je tepelně i akusticky izolovaný 50 mm vrstvou minerální vlny.

Montáž:

• Jednoduché připojení na kruhové potrubí díky rychlosponám FK

Při výpadku ventilátoru je přepnutí ventilátorů nutné řešit ve spolupráci s MaR.

Kruhový ventilátor Systemair KVK DUO 125 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Kruhový ventilátor Systemair KVK Silent 315 je izolovaný ventilátor určený k montáži do kruhového potrubí.

Kruhový ventilátor je vybaven servisním krytem, díky čemuž se snadno udržuje. Tepelná ochrana motoru je zajištěna integrovanými tepelnými kontakty s manuálním resetem (odpojením napájení).

Plášť kruhového ventilátoru Systemair KVK Silent 315 je zhotoven z Aluzinku s korozivní třídou C4. Ventilátor je izolován minerální vlnou dostatečné tloušťky a hustoty.

Montáž:

• Instalace na potrubí je možná v libovolné poloze
• Jednoduchá montáž
• Montážní konzola je součástí balení
• Jako příslušenství je možné zakoupit rychloupínací spony FK, které nejen usnadní montáž, ale i zabrání přenosu vibrací do potrubí

Otáčky kruhového ventilátoru se dají řídit manuálně, a to pomocí potenciometru (plynulé řízení otáček), nebo 5-stupňového transformátoru (krokové řízení otáček). Ventilátor je možné regulovat podle aktuálních požadavků pomocí snímačů a regulátorů CO2, teploty, vlhkosti, ale i snímače pohybu a VAV.

Kruhový ventilátor Systemair KVK Silent 315 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair BFR 200 Coarse 50% je kapesní filtr určený pro filtrační kazety Systemair FFR 200.

Rozměr: 232x232x250/2.

Třída filtrace: EU3/G3.

Kruhový ventilátor Systemair KVK Silent 400EC je izolovaný ventilátor určený k montáži do kruhového potrubí.

Kruhový ventilátor je vybaven servisním krytem, díky čemuž se snadno udržuje. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair KVK Silent 400EC je zhotoven z Aluzinku s korozivní třídou C4. Ventilátor je izolován minerální vlnou dostatečné tloušťky a hustoty.

Montáž:

• Instalace na potrubí je možná v libovolné poloze
• Jednoduchá montáž
• Montážní konzola je součástí balení

Otáčky kruhového ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Ventilátor je možné regulovat podle aktuálních požadavků pomocí čidel CO2, teploty, vlhkosti, ale i snímače pohybu a VAV. Navíc nabízí možnost komunikovat přes Modbus.

Kruhový ventilátor Systemair KVK Silent 400EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair REV-3POL/03 ON/OFF je 3-pólový (spínací / pomocný kontakt) revizní vypínač pro kruhové ventilátory.

Vypínač má elektrický kabel 3 x 1,5 mm² a je určený pro 230V 1-fázové motory bez vyvedených TK.

Je upevněný na montážní konzole, což významně usnadňuje montáž. Vypínač je možné zajistit visacím zámkem v poloze „vypnuto".

Vypínač Systemair REV-3POL/03 ON/OFF je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair FFR 400 je filtrační kazeta určena pro standardní typy kapesních filtrů G3, F5 a F7. Systemair FFR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FFR 400 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit. Filtrační kazeta disponuje připojovacími místy pro měření tlakové ztráty.

Kapesní filtry BFR třídy G3, F5 a F7 se objednávají samostatně. Doporučená konečná tlaková ztráta pro filtry G3 170Pa, pro filtry F5 200Pa a pro F7 250Pa.
