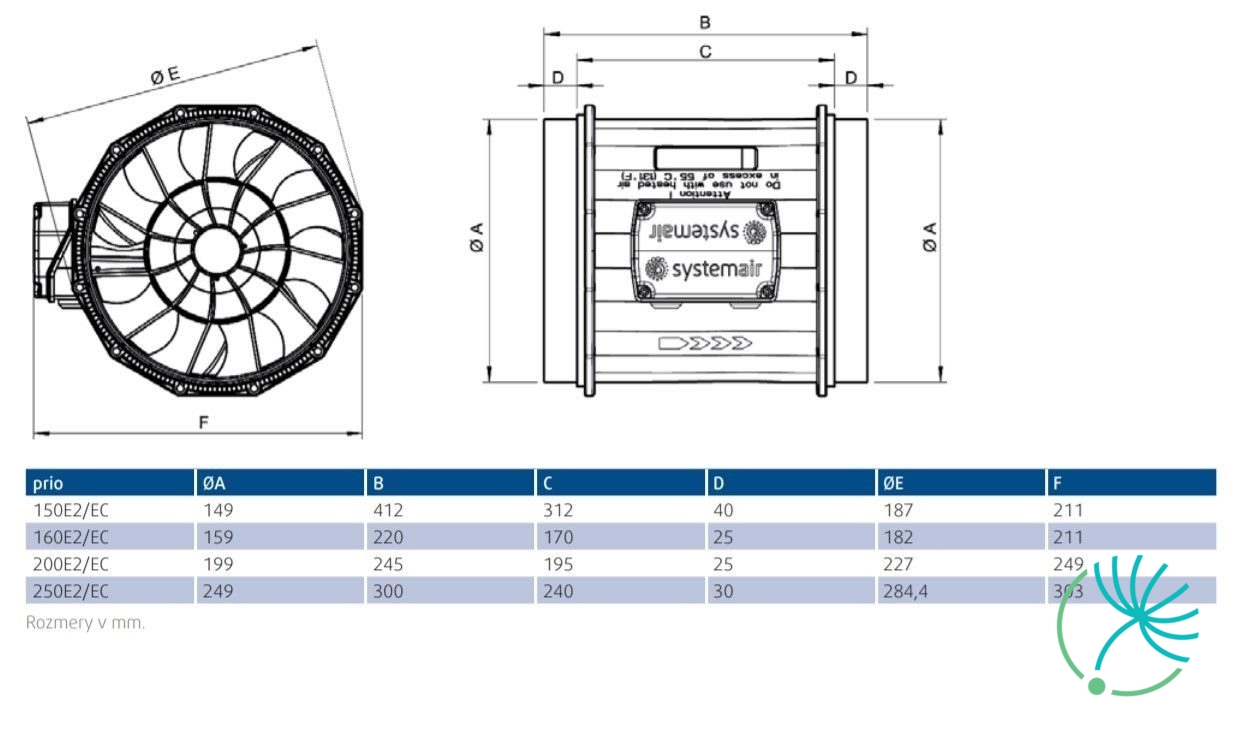

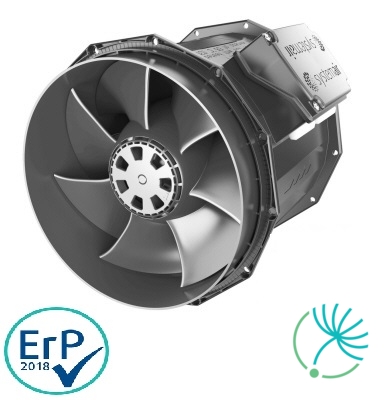

Systemair prio 160 E2 kruhový ventilátor

Systemair CBM 160-2,1 je elektrický ohřívač do kruhového potrubí s vestavěnou regulací. Systemair CBM 160-2,1 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 160 mm.

Řízení ohřevu je zajištěno vestavěným elektronickým regulátorem, který pracuje na základě časově proporcionální technologii impuls/pauza. Díky této technologii je regulace teploty mimořádně přesná. Žádoucí teplota se nastavuje na vnějším krytu ohřívače.

Plášť elektrického ohřívače Systemair CBM 160-2,1 je zhotoven z Aluminium Zinku, topné spirály jsou vyrobeny z nerezové oceli. Připojovací hrdlo ohřívače má gumové těsnění.

Elektrický ohřívač má vestavěnou protipožární ochranu nastavenou na 120 °C s ručním resetem. Také je vybaven i ochranou proti přehřátí nastavenou na 60 °C s ručním automatickým resetem.

Součástí dodávky elektrického ohřívače Systemair CBM 160-2,1 je i potrubní snímač TG-K 330, který umožňuje nastavení teploty v rozsahu 0-30 °C.

Systemair CB 160-1,2 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 160-1,2 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 160 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair CB 160-2,1 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 160-2,1 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 160 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair CB 160-2,7 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 160-2,7 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 160 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair CB 160-5,0 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 160-5,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 160 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair CO2RT-R-D je snímač koncentrace CO2 ve vzduchu, který se používá ve vnitřním prostředí. Slouží nejen k měření úrovně CO2, ale i teploty a volitelné relativní vlhkosti. Systemair CO2RT-R-D je vhodný pro použití s kruhovými ventilátory Systemair.

Úroveň CO2 poskytuje přímou indikaci kvality vzduchu v interiérech. Pomocí těchto základních informací je možné větrání řídit s vysokou přesností a zlepšit tak kvalitu ovzduší. Zároveň se může přívod vzduchu zvýšit jen v případě potřeby, čímž se sníží náklady na energii.

Snímač Systemair CO2RT-R-D je navržený pro nástěnnou montáž s přepínacím relé na výstupu. Snímač je automaticky nakalibrovaný.

Rozsah měření CO2 je od 0-2000 ppm, přičemž využívá princip měření pomocí infračerveného světla, což je metoda, která měří absorpci plynů. Díky tomu má snímač:

• Vysokou přesnost
• Přesnou identifikaci detekovaného plynu
• Nízké riziko kontaminace
• Krátkou dobu odezvy
• Vysokou dlouhodobou stabilitu

Systemair CWK 160-3-2,5 je vodní chladič, který je navržený pro kruhové potrubí. Připojení na kruhové potrubí je ošetřené gumovým těsněním. Systemair CWK 160-3-2,5 je vhodný pro použití s kruhovými ventilátory Systemair.

Chladič je zhotovený z měděných trubek a hliníkových žeber. Plášť disponuje otevíratelnými dvířky za účelem jednoduchého a nenáročného čištění.

Chladič je kalibrovaný výhradně pro montáž v horizontální poloze, kvůli odtoku kondenzátu. Odvod z chladiče musí být pro správnou funkčnost napojený na sifon, který ale není součástí dodávky.

Aby se předešlo zbytečně kondenzované vodě, chladící kanál musí být nakloněný pod úhlem 10-15 stupňů horizontálně ve směru odtoku.

Systemair CXE/AVC Modbus je univerzální regulátor určený pro tyto aplikace: chlazení, klimatizace, větrání a technologie pro čisté prostory. Pro běžné aplikace ve výše zmíněných oblastech je možné využít rychlý start zvolením předprogramovaného provozního režimu.

Požadované otáčky se nastavují přímo na zařízení nebo externě např. signálem 0-10 V.

K regulátoru je možné připojit různé druhy snímačů:

• Tlakové snímače (chlazení) s rozsahem 0-30 bar, 0-50 bar
• Teplotní snímače s rozsahem -27 až +75 °C, měřicí rozsah snímačů -10 až +120 °C
• Diferenční tlakové snímače (klimatizace) s rozsahem 0-6000 Pa, objemový průtok až 65 000 m³/h
• Snímače na snímání průtoku vzduchu s rozsahem 0-1 m/s, 0-10 m/s
• Ostatní snímače, např. kombinované snímače, CO2, signál snímačů 0-10 V / 0-20 mA / 4-20 mA

Aktuální hodnota pořízená snímačem se porovnává s nastavenou hodnotou, přičemž výsledek je převedený na výstupní signál 0-10V. Regulátor disponuje dvěma vestavěnými výstupy 0-10V. Výstupním signálem 0-10V lze ovládat regulátory, frekvenční měniče nebo přímo ovládat otáčky ventilátorů s EC motory. Externí zařízení (frekvenční měniče/EC ventilátory s vestavěným modulem Modbus) se dají aktivovat regulátorem přes rozhraní Modbus-RTU.

Regulátor CXE/AVC Modbus je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair s EC motory.

Systemair EC-Basic-CO2/T je regulátor teploty určený pro 1 a 3 fázové EC ventilátory.

Kromě vestavěných čidel teploty disponuje i snímačem CO2 a velmi jednoduchou regulací podle aktuální poptávky.

Rozsah nastavení teploty je 5 - 30 °C.

PI regulátor porovnává teplotu v místnosti s nastavenou požadovanou hodnotou (která se nastavuje pomocí otočného kolečka) a reguluje otáčky signálem 1 (0-10V) buď přímo nebo reverzně podle nastavení interních přepínačů:

• JP1 propojení 1-2 = ohřev (reverzní funkce)
• JP1 propojení 2-3 = chlazení (přímá funkce)

Regulátor navíc porovnává i množství CO₂ ve vzduchu s nastavenou hodnotou (SW3) a proporčně reguluje otáčky přímo integračním interním signálem 2 (0-10V).

Výsledný výstupní signál do ventilátoru bude vyšší z obou signálů 1 a 2.

Regulátor má jednoduchou montáž, připojení i nastavení. Splňuje normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor EC-Basic-CO2/T je vhodný pro použití v kombinaci s 1 a 3 fázovými EC ventilátory do kruhového potrubí Systemair.

Systemair EC-Basic-H je regulátor vlhkosti určený pro 1 a 3 fázové EC ventilátory.

Disponuje vestavěným snímačem vlhkosti a má velmi jednoduchou regulaci dle aktuálního poptávky.

PI regulátor porovnává vlhkost v místnosti s nastavenou požadovanou hodnotou (SW1) a reguluje otáčky pomocí signálu 0-10V buď přímo nebo reverzně podle nastavení interního přepínače:

JP1 propojení 1-2 = reverzní funkce
JP1 propojení 2-3 = přímá funkce

Regulátor má jednoduchou montáž, připojení i nastavení. Splňuje normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor vlhkosti Systemair EC-Basic-H je vhodný pro použití v kombinaci s 1 a 3 fázovými EC ventilátory do kruhového potrubí Systemair.

Systemair EC-Basic-T je regulátor teploty určený pro 1 a 3 fázové EC ventilátory.

Disponuje vestavěným snímačem teploty a má velmi jednoduchou regulaci dle aktuálního poptávky.

Rozsah nastavení teploty je 5 - 30 °C.

PI regulátor porovnává teplotu v místnosti s nastavenou požadovanou hodnotou (otočným kolečkem) a reguluje otáčky pomocí signálu 0-10V buď přímo nebo reverzně podle nastavení interního přepínače:

• JP1 propojení 1-2 = ohřev (reverzní funkce)
• JP1 propojení 2-3 = chlazení (přímá funkce)

Regulátor má jednoduchou montáž, připojení i nastavení. Splňuje normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor teploty Systemair EC-Basic-T je vhodný pro použití v kombinaci s 1 a 3 fázovými EC ventilátory do kruhového potrubí Systemair.

Systemair EC-Basic-U je regulátor určený pro 1 a 3 fázové EC ventilátory.

Přijímá signál 0-10V z jakéhokoli snímače nebo BMS a má velmi jednoduchou regulaci dle aktuální poptávky.

PI regulátor porovnává vstupní signál s nastavenou požadovanou hodnotou a reguluje otáčky pomocí signálu 0-10V buď přímo nebo reverzně podle nastavení interních přepínačů:

• JP1 propojení 1-2 = reverzní funkce (výstupní signál roste, když aktuální hodnota klesne pod požadovanou hodnotu)
• JP1 propojení 2-3 = přímá funkce (výstupní signál roste, když aktuální hodnota překročí požadovanou hodnotu)

Regulátor má jednoduchou montáž, připojení i nastavení. Splňuje normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor Systemair EC-Basic-U je vhodný pro použití v kombinaci s 1 a 3 fázovými EC ventilátory do kruhového potrubí Systemair.

Systemair EC-Vent CB je centrální řídící jednotka určená pro EC ventilátory.

Spolu s EC ventilátorem zjednodušuje regulaci požadovaného řízeného větrání s jednoduchým nastavením i obsluhou.

Systemair EC-Vent se skládá z:

• EC-Vent CB - centrální řídící jednotky (EC-Vent Control board) namontované v blízkosti ventilátoru,
• EC-Vent RU - jednotky s displejem (EC-Vent Room Unit) nacházející se obvykle ve snadno dostupné místnosti.

Tyto jednotky jsou navzájem propojené nízkonapěťovým kabelem.

Pro správnou činnost regulace EC-Vent je potřeba připojení k EC-Vent RU (room unit).

Řídící jednotka Systemair EC-Vent CB má zabudovaný transformátor 230V/24V a 24V napájení pro klapky a snímače.

Systemair EC-Vent CB nabízí možnost připojení až 5 různých snímačů (analogových nebo digitálních), které detekují skutečně aktuální požadavek na větrání. Jeden parametr, jako např. teplota, může být regulovaný z více různých míst. Je možné kombinovat různé parametry (CO2, vlhkost, teplota, atd.) s regulací ventilátoru buď přímo nebo pomocí naprogramovaného týdenního časovače. Možností je i ruční nadřazené ovládání.

Pomocí zařízení se signálem 0-10V je možné ovládat ohřívač, chladič nebo další přídavný ventilátor.

Plynulou regulací EC-ventilátorů se dosáhne potřebné výměny vzduchu, výsledkem které je dobrá kvalita vzduchu při nízkých výdajích za energii.

Vstupy a výstupy EC-Vent CB (control board):

• 3 x vstup digital / 0...10V nebo PT1000
• 3 x výstup digital nebo 0...10V
• 1 x vstup otáčky motoru pro Alarm
• 1 x výstup signál pro motor, PWM
• 24V DC napájení pro snímače a klapky

Regulátor Systemair EC-Vent CB je vhodný pro použití v kombinaci s EC ventilátory do kruhového potrubí Systemair.

Systemair EC-Vent RU je jednotka s displejem s jednoduchým uživatelským ovládáním určená pro EC ventilátory.

Spolu s EC ventilátorem zjednodušuje regulaci požadovaného řízeného větrání s jednoduchým nastavením i obsluhou.

Systemair EC-Vent se skládá z:

• EC-Vent CB - centrální řídící jednotky (EC-Vent Control board) namontované v blízkosti ventilátoru,
• EC-Vent RU - jednotky s displejem (EC-Vent Room Unit) nacházející se obvykle ve snadno dostupné místnosti.

Tyto jednotky jsou navzájem propojené nízkonapěťovým kabelem.

Pro správnou činnost regulace EC-Vent je potřeba připojení k EC-Vent CB (control board).

Řídící jednotka Systemair EC-Vent RU má zabudovaný snímač vlhkosti a teploty. Umožňuje připojit snímače CO₂, vlhkosti, teploty, pohybu, tlaku atd.

Disponuje režimem "pryč" (away) jakož i zvýšenou funkcí větrání.

Systemair EC-Vent RU nabízí možnost připojení až 5 různých snímačů (analogových nebo digitálních), které detekují skutečně aktuální požadavek na větrání. Jeden parametr, jako např. teplota, může být regulovaný z více různých míst. Je možné kombinovat různé parametry (CO2, vlhkost, teplota, atd.) s regulací ventilátoru buď přímo nebo pomocí naprogramovaného týdenního časovače. Možností je i ruční nadřazené ovládání.

Pomocí zařízení se signálem 0-10V je možné ovládat ohřívač, chladič nebo další přídavný ventilátor.

Plynulou regulací EC-ventilátorů se dosáhne potřebné výměny vzduchu, jejímž výsledkem je dobrá kvalita vzduchu při nízkých výdajích za energii.

Vstupy a výstupy EC-Vent RU (room unit):

• 1 x vstup digital / 0...10V nebo PT1000
• 1 x výstup digital nebo 0...10V
• 1 x interní snímač teploty
• 1 x interní snímač vlhkosti

Regulátor Systemair EC-Vent RU je vhodný pro použití v kombinaci s EC ventilátory do kruhového potrubí Systemair.

Systemair FFR 160 je filtrační kazeta určena pro standardní typy kapesních filtrů G3, F5 a F7. Systemair FFR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FFR 160 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit. Filtrační kazeta disponuje připojovacími místy pro měření tlakové ztráty.

Kapesní filtry BFR třídy G3, F5 a F7 se objednávají samostatně. Doporučená konečná tlaková ztráta pro filtry G3 170Pa, pro filtry F5 200Pa a pro F7 250Pa.

Systemair FGR 160 je filtrační kazeta, která má standardní typ plochého filtru F3. Systemair FGR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FGR 160 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit a je možné je objednat i samostatně.

Filtrační kazeta je vhodná na filtrování přiváděného vzduchu v průmyslu a výrobních dílnách nebo na odsávání vzduchu ze sušiček. Doporučená konečná tlaková ztráta pro plochý filtr F3 je 170 Pa.

Systemair FRQ5S-E-6A je frekvenční měnič se sinusovým filtrem a 5-stupňovým přepínačem pre 1~ ventilátory.

Frekvenční měnič Systemair FRQ5S-E-6A je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Frekvenční měnič Systemair FRQ5S-E-6A disponuje zabudovaným sinusovým filtrem pro všechny fáze, proto nejsou pro připojení potřebné stíněné kabely. Díky sinusovému filtru je provoz bezpečný a bezproblémový. Frekvenční měnič Systemair FRQ5S-E-6A může vylepšit existující systémy bez nutnosti výměny el. kabelů za stíněné. Sinusový filtr dává možnost použít zabudované nestíněné kabely. Maximální délka kabelů k motoru je 100 m.

Frekvenční měnič Systemair FRQ5S-E-6A má zabudovaný 5-stupňový přepínač: 0=0Hz, 1=10Hz, 2=20Hz, 3=30Hz, 4=40Hz, 5=50Hz. Může spolehlivě regulovat i motory, které jsou považovány za frekvenčně neregulovatelné (kvůli své konstrukci), což jsou např. motory s externím rotorem. Zároveň umožňuje paralelně připojit více motorů.

V případě použití v aplikacích s EX ventilátory musí být umístění frekvenčního měniče mimo zónu EX!

Systemair FRQS-E-6A je frekvenční měnič se sinusovým filtrem pro všechny fáze se vstupem 0-10V pro 1~ ventilátory.

Frekvenční měnič Systemair FRQS-E-6A je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Frekvenční měnič Systemair FRQS-E-6A disponuje zabudovaným sinusovým filtrem pro všechny fáze, proto nejsou pro připojení potřebné stíněné kabely. Díky sinusovému filtru je provoz bezpečný a bezproblémový. Frekvenční měnič Systemair FRQS-E-6A může vylepšit existující systémy bez nutnosti výměny el. kabelů za stíněné. Sinusový filtr dává možnost použít zabudované nestíněné kabely. Maximální délka kabelů k motoru je 100 m.

Frekvenční měnič Systemair FRQS-E-6A má analogový vstup pro externí nastavení otáček (0-10V, 0-20mA, PWM). Na manuální ovládání otáček je nutné připojení externího potenciometru např. typu MTV resp. MTP.

Frekvenční měnič může spolehlivě regulovat i motory, které jsou považovány za frekvenčně neregulovatelné (kvůli své konstrukci), což jsou např. motory s externím rotorem. Zároveň umožňuje paralelně připojit více motorů.

V případě použití v aplikacích s EX ventilátory musí být umístění frekvenčního měniče mimo zónu EX!

IGK je sací mřížka, z pozinkovaného ocelového plechu ve tvaru čtverce, která slouží pro přívod nebo odvod vzduchu pro vnější montáž.

Mřížka má kruhové napojení, které obsahuje gumové těsnění a také ochrannou síťku proti hmyzu.

Systemair LDC 160-300 je tlumič hluku pro kruhové potrubí. Je vhodný pro použití v kombinaci s kruhovými ventilátory Systemair.

Systemair LDC je jednoduše integrovatelný tlumič do kruhového potrubí, který výrazně tlumí hluk v potrubí. Připojovací hrdla jsou vybavena gumovým těsněním. V případě potřeby vyššího útlumu je možné použít dva tlumiče za sebou. Tlumič dosahuje nejefektivnějšího výkonu v případě umístění přímo za ventilátor nebo za ohyb. V případě potřeby tlumení hluku jak v potrubí tak i hluku, který proniká ven do okolí by měl být tlumič použit spolu s izolovaným typem ventilátoru.

Systemair MTP 10 je potenciometr 10kΩ určený pro manuální regulaci otáček ventilátorů, které disponují vstupem 0-10V.

Ovladač je určený jak pro zapuštěnou (IP44), tak i nástěnnou montáž (IP54).

Maximální teplota okolí: +35 °C.

Ovladač Systemair MTP 10 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair MTP 20, on/off je potenciometr s vypínačem ON/OFF, určený pro regulaci otáček EC ventilátorů s výstupem 0-10V.

Regulace otáček je možná ve 3 stupních. Nastavení přepínače ve stupni 1 a 2 je možné podle požadavku změnit, a to pomocí interního potenciometru. Stupeň 3 je totožný s max a není nastavitelný.

Ovladač je určený jak pro zapuštěnou (IP44), tak i nástěnnou montáž (IP54).

Maximální teplota okolí: +35 °C.

Ovladač Systemair MTP 20, on/off je vhodný pro použití v kombinaci s EC ventilátory do kruhového potrubí Systemair.

Systemair MTV-1/010 je ovládací panel s ovládacím výstupem 0-10V DC. Je určený pro manuální ovládání ventilátorů se vstupem 0-10V.

Ovladač je určený jak pro zapuštěnou, tak i povrchovou montáž. Třída krytí při zapuštěné montáži je IP44 při povrchové montáži s přibalenou krabicí IP54.

Ovladač Systemair MTV-1/010 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair prio konzola 150/160 je montážní konzola určená pro ventilátory Systemair prio 150-160.

Konzola je zhotovená z pozinkovaného ocelového plechu. Montuje se buď na stěnu nebo na strop.

Balení obsahuje šrouby pro montáž k ventilátoru.

Systemair REE 1 regulátor je tyristorový plynulý regulátor pro kruhové ventilátory.

Slouží na manuální ovládání otáček ventilátorů pro střídavé indukční motory (univerzální motor a permanentní kondenzátor).

Možnost instalace na omítku v krabici s IP54 nebo pod omítku s IP44.

K regulátoru lze zapojit i více ventilátorů v případě, pokud celková proudová zátěž nevybočí z rozsahu hodnot intenzity proudu. Volba typu regulátoru by měla zohledňovat rozběhový proud ventilátoru. Ventilátory používané s tímto regulátorem musejí být opatřeny vestavěnou ochranou proti přehřátí a měly by být konstrukčně řešeny pro plynulou regulaci otáček pomocí tyristoru.

Regulátor Systemair REE 1 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair REPT 6 je digitální regulátor konstantního tlaku nebo teploty pro kruhové ventilátory.

Slouží na plynulou regulaci otáček tyristového typu (P-regulace) pro ventilátory s napětím 230V, které mají napěťově regulovatelné motory.

Regulátor Systemair REPT 6 lze použít s tlakovými nebo teplotními čidly na větrací systém budovy. Regulátor je vybaven digitálním displejem, na kterém se nastavují požadované parametry.

Regulátor Systemair REPT 6 má vestavěné relé tepelné ochrany, které v případě rozepnutí tepelných kontaktů TK ve vinutí motoru přeruší napájecí napětí ventilátoru.
Systemair REPT 6 je vybaven jedním beznapěťovým spínacím kontaktem, který signalizuje, zda je zařízení v provozu, nebo je na něm porucha.

Rušení rádiových vln je podle normy EN 50081-1 a EN 50082-2.

Upozornění: Regulátor při nízkých otáčkách ventilátoru může způsobovat nežádoucí zvýšení hladiny hluku motoru (tzv. bzučení)!

Regulátor Systemair REPT 6 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair RETP 6 je regulátor tlaku nebo teploty pro kruhové ventilátory.

Slouží na plynulou regulaci otáček tyristového typu (P-regulace) pro ventilátory s napětím 230V, které mají napěťově regulovatelné motory.

Regulátor Systemair RETP 6 je možné použít v případě vytápění vzduchem například na regulaci prostorové teploty.

Regulátor má vestavěné relé tepelné ochrany, které v případě rozepnutí tepelných kontaktů TK ve vinutí motoru přeruší napájení ventilátoru.

Regulátor Systemair RETP 6 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair REU 1.5 je 5-stupňový transformátor bez vyvedených tepelných kontaktů (TK) s vysokými/nízkými otáčkami a napájecím napětím 230V.

Otáčky ventilátoru se regulují pomocí dvou přepínačů na přední straně regulátoru, kdy jeden přepínač slouží na vysoké a druhý na nízké otáčky. Vysoké nebo nízké otáčky můžete přepínat také pomocí externích přepínačů jako jsou prostorový termostat RT nebo časovým spínačem.

Při poloze 0 jsou výstupní svorky bez napětí. Kontrolka na přední straně signalizuje provoz regulátoru. Pojistky se mění z vnější strany.

Materiál použitý na obal - plast. Napájecí napětí 230V, 50/60Hz.

Poznámka: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojeny na relé tepelné ochrany motoru S-ET 10(E)!

Regulátor Systemair REU 1.5 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair REV-3POL/03 ON/OFF je 3-pólový (spínací / pomocný kontakt) revizní vypínač pro kruhové ventilátory.

Vypínač má elektrický kabel 3 x 1,5 mm² a je určený pro 230V 1-fázové motory bez vyvedených TK.

Je upevněný na montážní konzole, což významně usnadňuje montáž. Vypínač je možné zajistit visacím zámkem v poloze „vypnuto".

Vypínač Systemair REV-3POL/03 ON/OFF je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair RE 1.5 je 5-stupňový transformátor pro ventilátory s napájecím napětím 230V bez vyvedených tepelných kontaktů TK.

Regulace otáček ventilátoru probíhá změnou výstupního napětí pomocí přepínače na přední straně regulátoru. Na přední straně regulátoru se nachází kontrolka, která signalizuje provoz transformátoru.

Regulátor má výstupní svorky na 230V pro připojení ať servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Na výstupních svorkách je při polohách přepínače 1 až 5 vždy 230V. Jen v poloze 0 jsou výstupní svorky bez napětí.

Resetování resp. výměna pojistky je možná z vnější strany regulátoru.

Upozornění: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojeny na relé tepelné ochrany motoru S-ET 10 (E)!

Regulátor Systemair RE 1.5 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair RSK 160 je dvoukřídlá kruhová zpětná klapka s pružinovým přítlakem pro kruhové ventilátory.

Klapka RSK 160 je zhotovena z pozinkovaného plechu.

Instalace klapky je možná v libovolné poloze.

Zpětná klapka Systemair RSK 160 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair RT 0-30 je elektronický termostat pro měření a nastavení požadované teploty.

Vnitřní relé zajistí sepnutí nebo rozepnutí elektrického obvodu v případě, že teplota překročí případně klesne pod nastavenou hodnotu. Termostat má na měření požadované teploty vestavěné čidlo teploty a svorky na připojené externího čidla TG-K330 nebo TG-R630.

Pokud potřebujete jiný rozsah teplot, je možné k prostorovému termostatu RT 0-30 připojit i externí teplotní čidlo.

Termostat Systemair RT 0-30 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair SG 160 je ochranná kruhová mřížka pro kruhové ventilátory.

Mřížka se upevňuje na ventilátor pomocí tří šroubů.

Ochranná mřížka Systemair SG 160 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair THB 160 černá profilová krycí hlavice slouží jako nasávací nebo výfuková hlavice pro tvarované střešní krytiny.

THB 160 nahrazuje dvojici standardních střešních tašek (jednodrážková střešní krytina).

Ať je sklon střechy jakýkoli, krycí deska se montuje pouze v pravém úhlu k normálu střechy. TUB, tedy spodní desku, je třeba využívat s THB při jakémkoli typu střech. Pohodlnou montáž a demontáž hlavice usnadňují rychloupínací spony střešního nástavce.

Připojovací potrubí o průměru 200 mm je izolované minerální vlnou o tloušťce 30 mm.

THB je vyrobené z pozinkovaného ocelového plechu s černým nebo cihlově červeným práškovým nátěrem. Součást dodávky tvoří základová deska TUB, která se montuje na vnitřní stranu střechy, čímž zamezuje pronikání vody přes otvor ve střeše.

Systemair THB 160 černá profilová krycí hlavice je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair THS 160 černá profilová krycí hlavice slouží jako nasávací nebo výfuková hlavice pro ploché střechy, nebo takové střechy, které jsou šalované či kryté střešním panelem. Ať je sklon střechy jakýkoli, krycí deska se montuje pouze v pravém úhlu k normálu střechy.

TUS, tedy spodní desku, je třeba využívat s THS při jakémkoli typu střech. Pohodlnou montáž a demontáž hlavice usnadňují rychloupínací spony střešního nástavce.

Připojovací potrubí je izolované minerální vlnou o tloušťce 30 mm.

Plochá krycí deska THS je vyrobená z pozinkovaného ocelového plechu s černým nebo cihlově červeným práškovým nátěrem. Součást dodávky tvoří základová deska TUS, která se montuje na vnitřní stranu střechy, čímž zamezuje pronikání vody přes otvor ve střeše.

Systemair THS 160 černá profilová krycí hlavice je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair VBF 160 je vodní ohřívač s kapesním filtrem F5 určený pro kruhové potrubí.

Vodní ohřívač je zhotovený z měděných trubek a hliníkových žeber. Plášť sestává z ocelového plechu s ochrannou vrstvou aluzinku. Kryt ohřívače je odnímatelný pro umožnění čištění nebo výměny filtru.

Vodní ohřívač Systemair VBF 160 je kalibrovaný pro montáž do horizontálního potrubí, přičemž instalace kapesního filtru musí být ve vertikální poloze.

Kazeta vodního ohřívače disponuje připojovacími místy pro měření tlakové ztráty.

Doporučená konečná tlaková ztráta je 200 Pa.

Vodní ohřívač Systemair VBF 160 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair VKK 160 žaluzie nebo i zpětná klapka je určená pro montáž do kruhového potrubí.

Skříňka VKK 160 je vyrobená z pozinkovaného ocelového plechu. Uvnitř se nachází klapka zhotovená ze super polyamidového materiálu, který je odolný i proti různým povětrnostním vlivům.

Robustní konstrukce zajišťuje dostatečnou odolnost, takže lamely nemohou deformovat ani uvolnit.

Instalace klapky VKK pouze ve vodorovné poloze. Maximální rychlost vzduchu 12 m/s.

Dodává se ve velikostech: 100-400 mm.

Systemair VKK 160 žaluzie je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair VK-15 je přetlaková žaluzie na výtlak vzduchu určená na stěnovou montáž.

Přetlaková žaluzie je vyrobena z nárazuvzdorného PVC materiálu, který je odolný proti povětrnostním vlivům i ultrafialovému záření.

Žaluzie Systemair VK-15 disponuje profilovanými listy a dokonce i při nízkých rychlostech vzduchu pracuje velmi dobře. Maximální rychlost vzduchu je 12 m/s.

Balení obsahuje šrouby a hmoždinky, což dělá montáž žaluzií velmi jednoduchou.

K dispozici v bledě šedé barvě RAL 7035.

Žaluzie Systemair VK-15 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.
