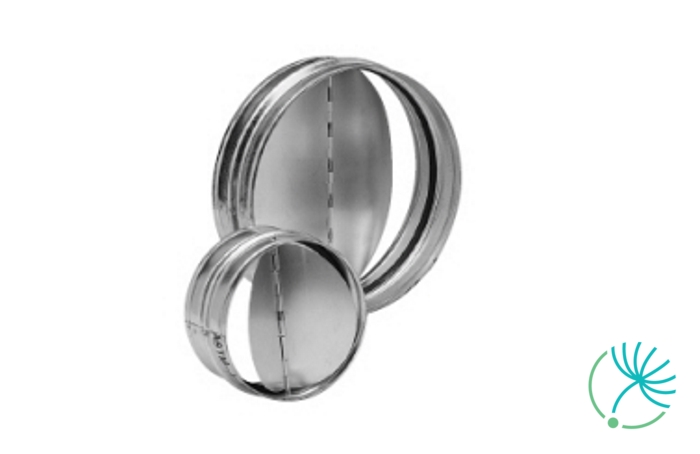

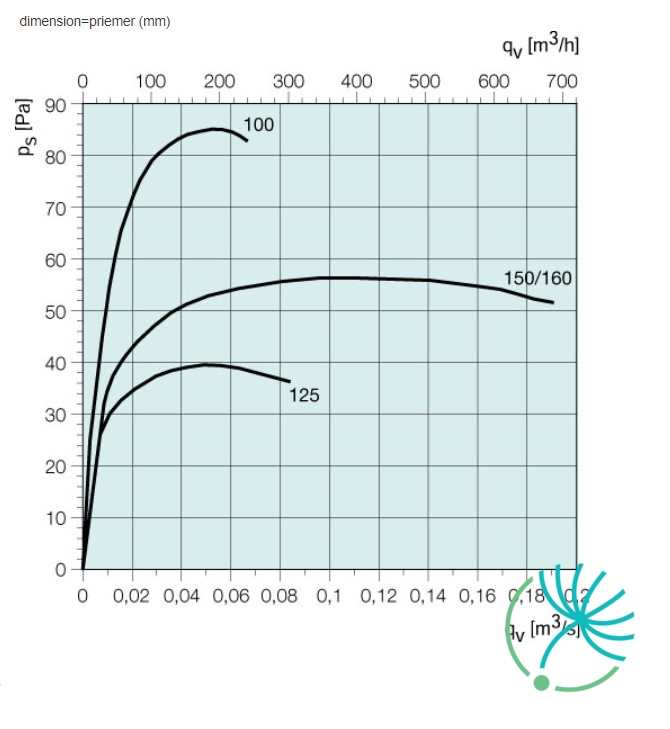

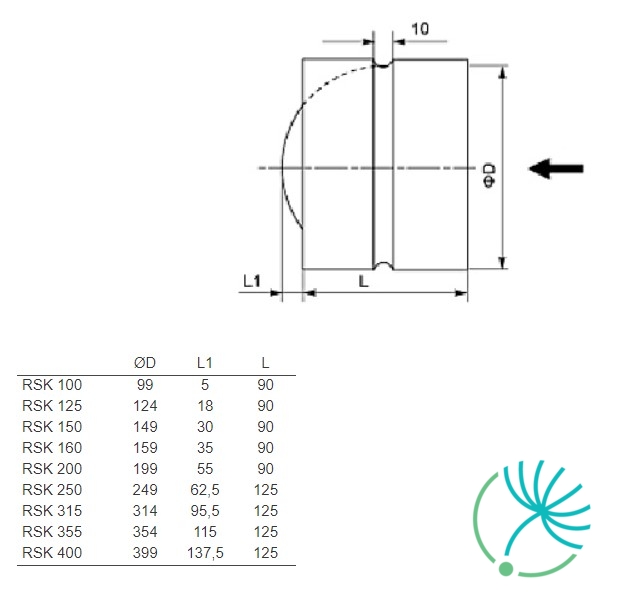

Systemair RSK 125 klapka pro kruhové ventilátory

Systemair SG 315 je ochranná kruhová mřížka pro kruhové ventilátory.

Mřížka se upevňuje na ventilátor pomocí tří šroubů.

Ochranná mřížka Systemair SG 315 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

S-ET 10 je ochranné tepelné relé, které odpojuje přívod napětí ventilátoru ze sítě v případě rozepnutí tepelného kontaktu TK ve vinutí motoru.

Ochranné relé S-ET 10 je v krabici IP54 a montuje se stěnu

Přívodní napětí, na které je relé připojené je 230V, přičemž má tepelné kontakty TK vyvedené z vinutí motoru. Musí mít předřazené jištění, jelikož neplní funkci ochrany proti zkratu. Stejně nedisponuje ani funkcí automatického restartu.

Síťové napájení ventilátoru je možné po dostatečném ochlazení motoru znovu zapnout stlačením černého tlačítka. Relé S-ET 10 je vhodné pro použití v kombinaci s napěťovým transformátorem RE nebo tyristorem REE.

Relé S-ET 10 slouží i na manuální vypnutí a zapnutí ventilátoru.

Na signalizování MaR může být zařízení doplněné přídavným modulem Alarm S-ET/STDT - není součástí dodávky.

Ochranné relé S-ET 10 je vhodné pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair VK-25 je přetlaková žaluzie na výtlak vzduchu určená na stěnovou montáž.

Přetlaková žaluzie je vyrobena z nárazuvzdorného PVC materiálu, který je odolný proti povětrnostním vlivům i ultrafialovému záření.

Žaluzie Systemair VK-25 disponuje profilovanými listy a dokonce i při nízkých rychlostech vzduchu pracuje velmi dobře. Maximální rychlost vzduchu je 12 m/s.

Balení obsahuje šrouby a hmoždinky, což dělá montáž žaluzií velmi jednoduchou.

K dispozici v bledě šedé barvě RAL 7035.

Žaluzie Systemair VK-25 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair K 200 EC sileo kruhový ventilátor je určený pro montáž do kruhového potrubí. Má nízkoenergetický EC motor s externím rotorem a oběžná kola s lopatkami zahnutými dozadu. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair K 200 EC sileo je zhotovený z pozinkovaného ocelového plechu s těsností třídy C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost umožňuje instalaci ventilátoru do venkovního prostředí bez ochranné stříšky.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Montážní konzola je součástí balení
• Délka spoje pro připojení na potrubí je 25 mm

Otáčky kruhového ventilátoru Systemair K 200 EC sileo se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP nebo regulátoru MTV 1/010.

Kruhový ventilátor Systemair K 200 EC sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair CB 160-1,2 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 160-1,2 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 160 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair CB 315-9,0 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 315-9,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 315 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Střešní ventilátor DVC 450-SK využívá technologii EC motorů, které zahrnují externí rotor.

Střešní ventilátor DVC 450-SK má oběžné kolo vyrobené z polypropylenu PP s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 450-SK lze řídit prostřednictvím vstupního signálu 0-10V, který se dodává se zapojeným potenciometrem (0-10V).

Potenciometr umožňuje snadné nastavení požadovaného pracovního bodu.

Motor je uložený na účinných tlumičích vibrací.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty

Systemair CBM 355-9,0 je elektrický ohřívač do kruhového potrubí s vestavěnou regulací. Systemair CBM 355-9,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 355 mm.

Řízení ohřevu je zajištěno vestavěným elektronickým regulátorem, který pracuje na základě časově proporcionální technologii impuls/pauza. Díky této technologii je regulace teploty mimořádně přesná. Žádoucí teplota se nastavuje na vnějším krytu ohřívače.

Plášť elektrického ohřívače Systemair CBM 355-9,0 je zhotoven z Aluminium Zinku, topné spirály jsou vyrobeny z nerezové oceli. Připojovací hrdlo ohřívače má gumové těsnění.

Elektrický ohřívač má vestavěnou protipožární ochranu nastavenou na 120 °C s ručním resetem. Také je vybaven i ochranou proti přehřátí nastavenou na 60 °C s ručním automatickým resetem.

Součástí dodávky elektrického ohřívače Systemair CBM 355-9,0 je i potrubní snímač TG-K 330, který umožňuje nastavení teploty v rozsahu 0-30 °C.

Střešní ventilátor TFSK 200 EC s EC motorem slouží na odvod vzduchu z menších prostorů.

EC motor zabezpečuje nízkou spotřebu energie nejen při stoprocentních otáčkách, ale také při nižších otáčkách a je jednoduše regulovatelný.

Otáčky střešního ventilátoru TFSK 200 EC lze nastavovat podle požadavku na vzduchový výkon a vysoce efektivní provoz.

Střešní ventilátor TFSK 200 EC tvoří potenciometr (0-10V), který umožňuje jednoduše najít zvolený pracovní bod.

Servisní vypínač je integrovaný a je možnost vybrat z několika střešních přechodů jako příslušenství.

Ochrana motoru je integrovaná v elektronice motoru.

Střešní ventilátor TFSK 200 EC má čtvercovou základovou desku.

Střešní ventilátor DVC 710-P využívá technologii EC motorů, které zahrnují externí rotor s integrovanou regulací konstantního tlaku.

Střešní ventilátor DVC 710-P má oběžné kolo vyrobené z polypropylenu PP s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 710-P jsou regulované integrovaným regulátorem konstantního tlaku v závislosti na zátěži - změně tlaku v potrubním systému.

Díky dvěma vestavěným potenciometrům lze nastavit požadovanou hodnotu tlaku (den/noc), i s možností externího nastavení přes přídavný kontakt.

Motor je uložený na účinných tlumičích vibrací.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty

Systemair K 315 M EC kruhový ventilátor je určen pro montáž do kruhového potrubí. Má nízkoenergetický EC motor s externím rotorem a oběžná kola s lopatkami zahnutými dozadu. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair K 315 M EC je zhotoven z pozinkovaného ocelového plechu s těsností třídy C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost umožňuje instalaci ventilátoru do venkovního prostředí bez ochranné stříšky.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Montážní konzola je součástí balení
• Délka spoje pro připojení na potrubí je 25 mm

Otáčky kruhového ventilátoru Systemair K 315 M EC se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP, nebo regulátoru MTV 1/010.

Kruhový ventilátor Systemair K 315 M EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair REV-3POL/03 ON/OFF je 3-pólový (spínací / pomocný kontakt) revizní vypínač pro kruhové ventilátory.

Vypínač má elektrický kabel 3 x 1,5 mm² a je určený pro 230V 1-fázové motory bez vyvedených TK.

Je upevněný na montážní konzole, což významně usnadňuje montáž. Vypínač je možné zajistit visacím zámkem v poloze „vypnuto".

Vypínač Systemair REV-3POL/03 ON/OFF je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.
