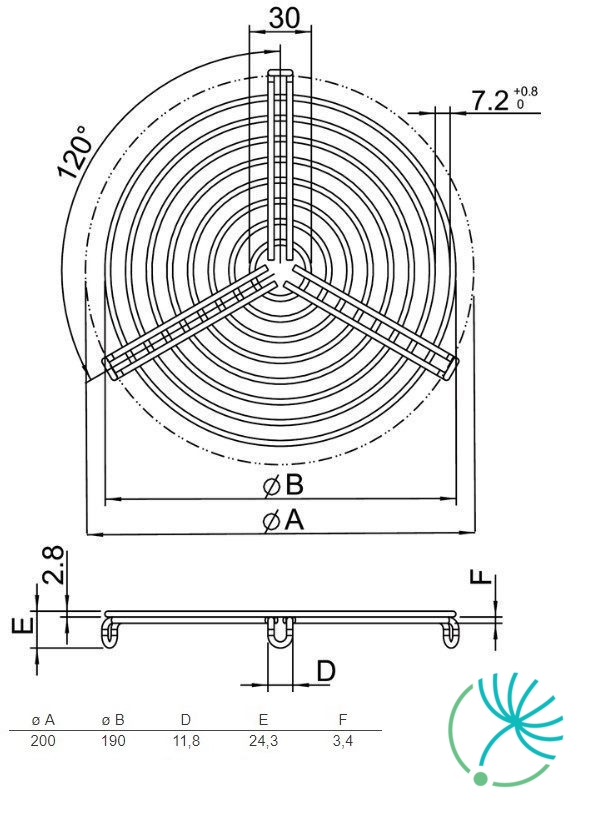

Systemair SG 200 mřížka pro kruhové ventilátory

Systemair SG 100 je ochranná kruhová mřížka pro kruhové ventilátory.

Mřížka se upevňuje na ventilátor pomocí tří šroubů.

Ochranná mřížka Systemair SG 100 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair VBF 160 je vodní ohřívač s kapesním filtrem F5 určený pro kruhové potrubí.

Vodní ohřívač je zhotovený z měděných trubek a hliníkových žeber. Plášť sestává z ocelového plechu s ochrannou vrstvou aluzinku. Kryt ohřívače je odnímatelný pro umožnění čištění nebo výměny filtru.

Vodní ohřívač Systemair VBF 160 je kalibrovaný pro montáž do horizontálního potrubí, přičemž instalace kapesního filtru musí být ve vertikální poloze.

Kazeta vodního ohřívače disponuje připojovacími místy pro měření tlakové ztráty.

Doporučená konečná tlaková ztráta je 200 Pa.

Vodní ohřívač Systemair VBF 160 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Střešní ventilátor DVC 400-POC+FTG je poháněný EC motorem s externím rotorem. EC-motor zabezpečuje nízkou spotřebu energie a vysokou účinnost. Motor ventilátoru je uložený na účinných tlumičích vibrací.

Součástí střešního ventilátoru DVC 400-POC+FTG je vestavěný snímač tlaku a snímač teploty pro kompenzaci podle venkovní teploty.

Snímače lze nastavit na standardní provoz s konstantním tlakem nebo na provoz s konstantním tlakem s kompenzací podle venkovní teploty.

Střešní ventilátor DVC 400-POC+FTG má oběžné kolo, vyrobené z polypropylenu PP, s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty (Velikosti 315 až 500 včetně výklopného rámu FTG)

Kruhový ventilátor Systemair KVK 250 je oboustranně sací radiální ventilátor určený k montáži do potrubí.

Kruhový ventilátor má bezúdržbový motor s vnějším rotorem a dopředu zahnuté lopatky oběžného kola. Pro snadnější čištění a údržbu je motor s oběžným kolem montovaný na vyjímatelné konzole ze strany odnímatelného krytu. Tepelná ochrana motoru je zajištěna vestavěnými termokontakty s vyvedenými vodiči, které musí být připojené na odpovídající relé tepelné ochrany.

Plášť kruhového ventilátoru Systemair KVK 250 je zhotoven z pozinkovaného ocelového plechu. Ventilátor je izolován 50 mm vrstvou minerální vlny, která má povrchovou úpravu zabraňující vniknutí vláken do proudu vzduchu.

Montáž:

• Instalace na potrubí je možná v libovolné poloze díky rychloupínací sponě FK, která zabraňuje přenosu chvění na potrubí

Otáčky kruhového ventilátoru se dají regulovat buď 5-st. regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair KVK 250 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair VKK 160 žaluzie nebo i zpětná klapka je určená pro montáž do kruhového potrubí.

Skříňka VKK 160 je vyrobená z pozinkovaného ocelového plechu. Uvnitř se nachází klapka zhotovená ze super polyamidového materiálu, který je odolný i proti různým povětrnostním vlivům.

Robustní konstrukce zajišťuje dostatečnou odolnost, takže lamely nemohou deformovat ani uvolnit.

Instalace klapky VKK pouze ve vodorovné poloze. Maximální rychlost vzduchu 12 m/s.

Dodává se ve velikostech: 100-400 mm.

Systemair VKK 160 žaluzie je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair FK 500 je rychloupínací spona, která slouží ke zjednodušení instalace a demontáže kruhových ventilátorů Systemair za účelem čištění, oprav či údržby.

Rychloupínací spona Systemair FK 500 disponuje 8mm hrubou těsnicí neoprenovou vrstvou, která je navržena tak, aby pohlcovala značné množství generovaných vibrací a také zajistila těsnost. Spona je vyrobena z ocelového pozinkovaného plechu. Spona se uzavírá pomocí 2 ks šroubů.

Systemair FFR 355 je filtrační kazeta určena pro standardní typy kapesních filtrů G3, F5 a F7. Systemair FFR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FFR 355 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit. Filtrační kazeta disponuje připojovacími místy pro měření tlakové ztráty.

Kapesní filtry BFR třídy G3, F5 a F7 se objednávají samostatně. Doporučená konečná tlaková ztráta pro filtry G3 170Pa, pro filtry F5 200Pa a pro F7 250Pa.

Střešní ventilátor DVC 190-S využívá technologii EC motorů, které zahrnují externí rotor.

Střešní ventilátor DVC 190-S má oběžné kolo vyrobené z polyamidu PA s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 190-S lze řídit prostřednictvím vstupního signálu 0-10V, který se dodává se zapojeným potenciometrem (0-10V).

Potenciometr umožňuje jednoduché nastavení požadovaného pracovního bodu.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty

Systemair CWK 315-3-2,5 je vodní chladič, který je navržený pro kruhové potrubí. Připojení na kruhové potrubí je ošetřené gumovým těsněním. Systemair CWK 315-3-2,5 je vhodný pro použití s kruhovými ventilátory Systemair.

Chladič je zhotovený z měděných trubek a hliníkových žeber. Plášť disponuje otevíratelnými dvířky za účelem jednoduchého a nenáročného čištění.

Chladič je kalibrovaný výhradně pro montáž v horizontální poloze, kvůli odtoku kondenzátu. Odvod z chladiče musí být pro správnou funkčnost napojený na sifon, který ale není součástí dodávky.

Aby se předešlo zbytečně kondenzované vodě, chladící kanál musí být nakloněný pod úhlem 10-15 stupňů horizontálně ve směru odtoku.

Systemair PFR 100-160 Coarse 50% je plochý filtr určený pro filtrační kazety Systemair FGR 100, 125, 150 a 160.

Rozměr: 225x195 - s rámečkem.

Třída filtrace: EU3/G3.

Systemair RSK 160 je dvoukřídlá kruhová zpětná klapka s pružinovým přítlakem pro kruhové ventilátory.

Klapka RSK 160 je zhotovena z pozinkovaného plechu.

Instalace klapky je možná v libovolné poloze.

Zpětná klapka Systemair RSK 160 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair MTP 10 je potenciometr 10kΩ určený pro manuální regulaci otáček ventilátorů, které disponují vstupem 0-10V.

Ovladač je určený jak pro zapuštěnou (IP44), tak i nástěnnou montáž (IP54).

Maximální teplota okolí: +35 °C.

Ovladač Systemair MTP 10 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.
