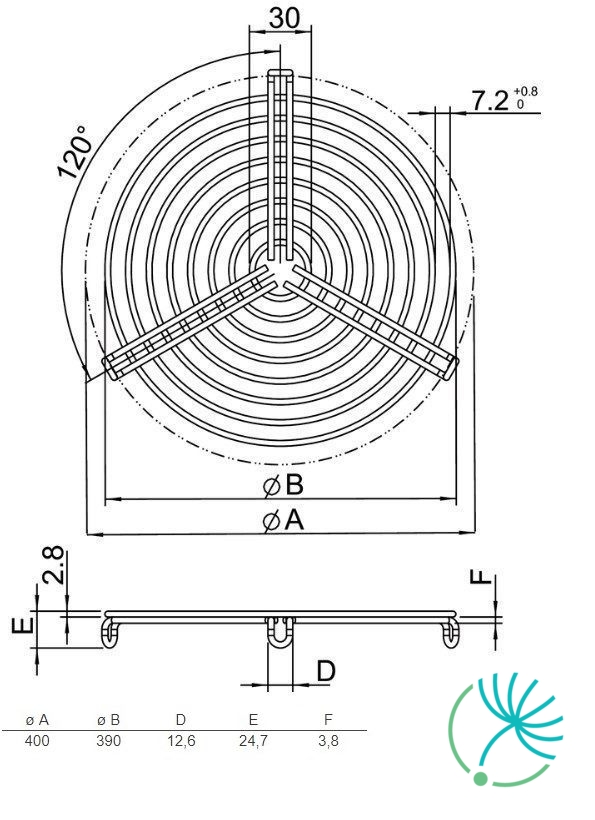

Systemair SG 400 mřížka pro kruhové ventilátory

Systemair BFR 250 Coarse 50% je kapesní filtr určený pro filtrační kazety Systemair FFR 250.

Rozměr: 282x282x300/2.

Třída filtrace: EU3/G3.

Kruhový ventilátor Systemair KV DUO 630 EC je zdvojený radiální ventilátor, což znamená, že je nejen provozní, ale i bezpečnostní. Ventilátor disponuje jedním beznapěťovým výstupem pro alarmové hlášení v případě poruchy.

Kruhový ventilátor má vysokoúčinný EC motor s dozadu zahnutými lopatkami a připojovací elektrickou krabicí s krytím IP65.

Plášť kruhového ventilátoru Systemair KV DUO 630 EC je zhotoven z aluzinkového plechu, díky čemuž jsou velmi dobře akusticky izolované. V plášti motoru je zabudovaná elektronika.

Montáž:

• Jednoduché připojení na kruhové potrubí díky rychlosponám FK
• Vhodné na střešní montáž ve venkovním prostředí

Otáčky kruhového ventilátoru lze regulovat signálem 0-10V.

Kruhový ventilátor Systemair KV DUO 630 EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair KV 125 M sileo kruhový ventilátor je určený pro montáž na stěnu nebo strop s možností připojení kruhového potrubí pro odvádění vzduchu. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair KV 125 M sileo je zhotovený z pozinkovaného ocelového plechu s třídou těsnosti C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho montáž ať už ve venkovním nebo vlhkém prostředí.

Montáž:

• Určený pro montáž na stěnu nebo strop
• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Rychloupínací spona FK umožňuje snadnou montáž a zabraňuje přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997

Regulace kruhového ventilátoru Systemair KV 125 M sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair KV 125 M sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair EC-Vent CB je centrální řídící jednotka určená pro EC ventilátory.

Spolu s EC ventilátorem zjednodušuje regulaci požadovaného řízeného větrání s jednoduchým nastavením i obsluhou.

Systemair EC-Vent se skládá z:

• EC-Vent CB - centrální řídící jednotky (EC-Vent Control board) namontované v blízkosti ventilátoru,
• EC-Vent RU - jednotky s displejem (EC-Vent Room Unit) nacházející se obvykle ve snadno dostupné místnosti.

Tyto jednotky jsou navzájem propojené nízkonapěťovým kabelem.

Pro správnou činnost regulace EC-Vent je potřeba připojení k EC-Vent RU (room unit).

Řídící jednotka Systemair EC-Vent CB má zabudovaný transformátor 230V/24V a 24V napájení pro klapky a snímače.

Systemair EC-Vent CB nabízí možnost připojení až 5 různých snímačů (analogových nebo digitálních), které detekují skutečně aktuální požadavek na větrání. Jeden parametr, jako např. teplota, může být regulovaný z více různých míst. Je možné kombinovat různé parametry (CO2, vlhkost, teplota, atd.) s regulací ventilátoru buď přímo nebo pomocí naprogramovaného týdenního časovače. Možností je i ruční nadřazené ovládání.

Pomocí zařízení se signálem 0-10V je možné ovládat ohřívač, chladič nebo další přídavný ventilátor.

Plynulou regulací EC-ventilátorů se dosáhne potřebné výměny vzduchu, výsledkem které je dobrá kvalita vzduchu při nízkých výdajích za energii.

Vstupy a výstupy EC-Vent CB (control board):

• 3 x vstup digital / 0...10V nebo PT1000
• 3 x výstup digital nebo 0...10V
• 1 x vstup otáčky motoru pro Alarm
• 1 x výstup signál pro motor, PWM
• 24V DC napájení pro snímače a klapky

Regulátor Systemair EC-Vent CB je vhodný pro použití v kombinaci s EC ventilátory do kruhového potrubí Systemair.

Systemair RSK 450 je dvoukřídlá kruhová zpětná klapka s pružinovým přítlakem pro kruhové ventilátory.

Klapka RSK 450 je zhotovena z pozinkovaného plechu.

Instalace klapky je možná v libovolné poloze.

Zpětná klapka Systemair RSK 450 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair RSK 125 je dvoukřídlá kruhová zpětná klapka s pružinovým přítlakem pro kruhové ventilátory.

Klapka RSK 125 je zhotovena z pozinkovaného plechu.

Instalace klapky je možná v libovolné poloze.

Zpětná klapka Systemair RSK 125 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair RTRD 4 je 5-stupňový transformátor pro ventilátory s napájecím napětím 400V s vyvedenými tepelnými kontakty TK.

Regulace otáček ventilátoru probíhá změnou výstupního napětí pomocí přepínače na přední straně regulátoru. Na přední straně regulátoru se nachází také kontrolka, která signalizuje provoz transformátoru. Plášť regulátoru je zhotovený z plastu.

Transformátor disponuje vestavěným relé tepelné ochrany, které přeruší napájecí napětí ventilátoru pokud dojde k rozepnutí tepelných kontaktů TK ve vinutí motoru. Relé nemá funkci automatického restartu. Přepnutím přepínače po dostatečném ochlazení motoru do polohy „0" na přibližně 10 sekund je možné znovu zapnout síťové napájení ventilátoru.

Při přerušení obvodu vstupní svorky na prostorový termostat RT a protimrazovou ochranu FS přeruší napájecí napětí ventilátoru. Svorky RT a FS jsou standardně propojené. Obnovení činnosti transformátoru po rozpojení svorek FS a RT je totožné jako při přerušení obvodu s tepelnými kontakty TK.

Regulátor má výstupní svorky na 230V pro připojení ať už servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Na výstupních svorkách je při polohách přepínače 1 až 5 vždy 230V. Výstupní svorky U1, V1, W1 spínací fáze L 230V bez napětí jen v poloze 0 nebo při přerušení obvodu na svorkách RT, FS a TK.

Resetování resp. výměna pojistky je možná z vnější strany regulátoru.

Regulátor Systemair RTRD 4 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair LDC 100-600 je tlumič hluku pro kruhové potrubí. Je vhodný pro použití v kombinaci s kruhovými ventilátory Systemair.

Systemair LDC je jednoduše integrovatelný tlumič do kruhového potrubí, který výrazně tlumí hluk v potrubí. Připojovací hrdla jsou vybavena gumovým těsněním. V případě potřeby vyššího útlumu je možné použít dva tlumiče za sebou. Tlumič dosahuje nejefektivnějšího výkonu v případě umístění přímo za ventilátor nebo za ohyb. V případě potřeby tlumení hluku jak v potrubí tak i hluku, který proniká ven do okolí by měl být tlumič použit spolu s izolovaným typem ventilátoru.

Systemair CB 400-12,0 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 400-12,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 400 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair BFR 200 Coarse 50% je kapesní filtr určený pro filtrační kazety Systemair FFR 200.

Rozměr: 232x232x250/2.

Třída filtrace: EU3/G3.

Systemair REU 1.5 je 5-stupňový transformátor bez vyvedených tepelných kontaktů (TK) s vysokými/nízkými otáčkami a napájecím napětím 230V.

Otáčky ventilátoru se regulují pomocí dvou přepínačů na přední straně regulátoru, kdy jeden přepínač slouží na vysoké a druhý na nízké otáčky. Vysoké nebo nízké otáčky můžete přepínat také pomocí externích přepínačů jako jsou prostorový termostat RT nebo časovým spínačem.

Při poloze 0 jsou výstupní svorky bez napětí. Kontrolka na přední straně signalizuje provoz regulátoru. Pojistky se mění z vnější strany.

Materiál použitý na obal - plast. Napájecí napětí 230V, 50/60Hz.

Poznámka: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojeny na relé tepelné ochrany motoru S-ET 10(E)!

Regulátor Systemair REU 1.5 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Střešní ventilátor TFSK 200 EC s EC motorem slouží na odvod vzduchu z menších prostorů.

EC motor zabezpečuje nízkou spotřebu energie nejen při stoprocentních otáčkách, ale také při nižších otáčkách a je jednoduše regulovatelný.

Otáčky střešního ventilátoru TFSK 200 EC lze nastavovat podle požadavku na vzduchový výkon a vysoce efektivní provoz.

Střešní ventilátor TFSK 200 EC tvoří potenciometr (0-10V), který umožňuje jednoduše najít zvolený pracovní bod.

Servisní vypínač je integrovaný a je možnost vybrat z několika střešních přechodů jako příslušenství.

Ochrana motoru je integrovaná v elektronice motoru.

Střešní ventilátor TFSK 200 EC má čtvercovou základovou desku.
