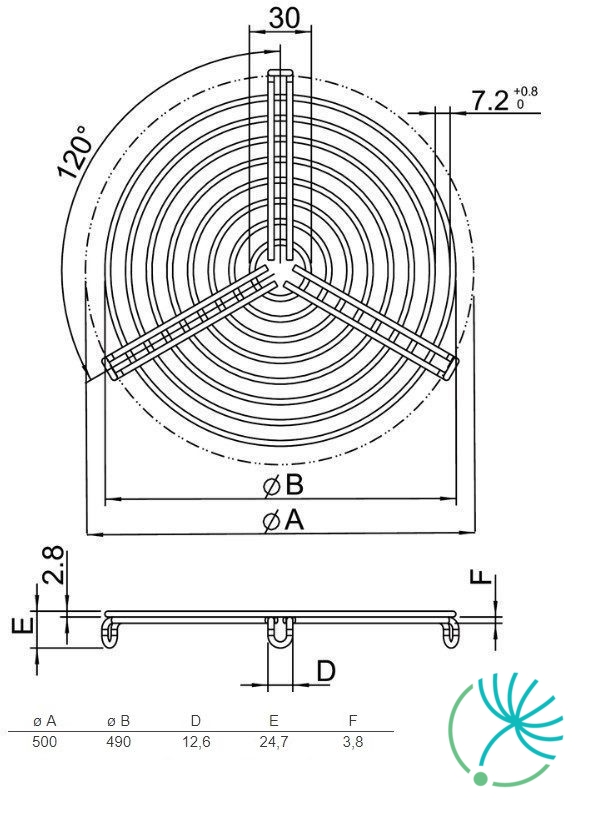

Systemair SG 500 mřížka pro kruhové ventilátory

Systemair prio 150 EC kruhový ventilátor patří do nové série ventilátorů s nízkoenergetickým EC motorem, které přinášejí uživateli dlouhodobou značnou úsporu provozních nákladů.

Ventilátor je vybaven speciálně vyvinutými optimalizovanými oběžnými koly a náběhovými hranami, díky kterým dosahuje nejlepší hodnoty SFP ve své třídě a zároveň nízkou hladinu hluku. (Čím nižší je hodnota SFP, tím méně energie je potřebné k přemístění 1m³ vzduchu.)

Přestože má motor kruhového ventilátoru Systemair prio 150 EC vysokou účinnost, díky konstrukci ventilátoru je zahřívání motoru podstatně nižší, čímž dosahuje vysoké životnosti. Chlazení motoru zabezpečuje jeho umístění ve vzduchovém proudu.

Plášť kruhového ventilátoru Systemair prio 150 EC je zhotoven ze speciálního kompozitního materiálu s těsností třídy C.

Montáž:

• Instalace je možná v libovolné poloze
• Jako příslušenství je k dispozici montážní konzola
• Ventilátor má připojovací hrdlo 25 mm dlouhé podle EN 1506:1997
• Při instalaci ve vlhkém prostředí je doporučená instalace časového spínání
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí
• Elektrické připojení je jednoduché a není nutná instalace regulátoru na stěnu
• Jednoduché připojení potenciometru 0-10V nebo regulátoru v případě potřeby

Kruhový ventilátor Systemair prio 150 EC se kromě ekonomické spotřeby energie může pochlubit také velmi jednoduchou regulací. Podle požadavku se otáčky ventilátoru mohou regulovat na vzduchový výkon a vysoce efektivní provoz.

Otáčky ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP, nebo regulátoru MTV 1/010.

Kruhový ventilátor Systemair prio 150 EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair MTV-1/010 je ovládací panel s ovládacím výstupem 0-10V DC. Je určený pro manuální ovládání ventilátorů se vstupem 0-10V.

Ovladač je určený jak pro zapuštěnou, tak i povrchovou montáž. Třída krytí při zapuštěné montáži je IP44 při povrchové montáži s přibalenou krabicí IP54.

Ovladač Systemair MTV-1/010 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair BFR 355-400 ePM1 60% je kapesní filtr určený pro filtrační kazety Systemair FFR 355 a FFR 400.

Rozměr: 433x433x420/6.

Třída filtrace: EU7/F7.

Systemair FFR 315 je filtrační kazeta určena pro standardní typy kapesních filtrů G3, F5 a F7. Systemair FFR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FFR 315 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit. Filtrační kazeta disponuje připojovacími místy pro měření tlakové ztráty.

Kapesní filtry BFR třídy G3, F5 a F7 se objednávají samostatně. Doporučená konečná tlaková ztráta pro filtry G3 170Pa, pro filtry F5 200Pa a pro F7 250Pa.

Systemair prio konzola 200 je montážní konzola určená pro ventilátory Systemair prio 200.

Konzola je zhotovená z pozinkovaného ocelového plechu. Montuje se buď na stěnu nebo na strop.

Balení obsahuje šrouby pro montáž k ventilátoru.

Střešní ventilátor DVC 630-P využívá technologii EC motorů, které zahrnují externí rotor s integrovanou regulací konstantního tlaku.

Střešní ventilátor DVC 630-P má oběžné kolo vyrobené z polypropylenu PP s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 630-P jsou regulované integrovaným regulátorem konstantního tlaku v závislosti na zátěži - změně tlaku v potrubním systému.

Díky dvěma vestavěným potenciometrům lze nastavit požadovanou hodnotu tlaku (den/noc), i s možností externího nastavení přes přídavný kontakt.

Motor je uložený na účinných tlumičích vibrací.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty

Systemair FFR 100 je filtrační kazeta určena pro standardní typy kapesních filtrů G3, F5 a F7. Systemair FFR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FFR 100 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit. Filtrační kazeta disponuje připojovacími místy pro měření tlakové ztráty.

Kapesní filtry BFR třídy G3, F5 a F7 se objednávají samostatně. Doporučená konečná tlaková ztráta pro filtry G3 170Pa, pro filtry F5 200Pa a pro F7 250Pa.

Systemair THS 160 černá profilová krycí hlavice slouží jako nasávací nebo výfuková hlavice pro ploché střechy, nebo takové střechy, které jsou šalované či kryté střešním panelem. Ať je sklon střechy jakýkoli, krycí deska se montuje pouze v pravém úhlu k normálu střechy.

TUS, tedy spodní desku, je třeba využívat s THS při jakémkoli typu střech. Pohodlnou montáž a demontáž hlavice usnadňují rychloupínací spony střešního nástavce.

Připojovací potrubí je izolované minerální vlnou o tloušťce 30 mm.

Plochá krycí deska THS je vyrobená z pozinkovaného ocelového plechu s černým nebo cihlově červeným práškovým nátěrem. Součást dodávky tvoří základová deska TUS, která se montuje na vnitřní stranu střechy, čímž zamezuje pronikání vody přes otvor ve střeše.

Systemair THS 160 černá profilová krycí hlavice je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair LDC 200-600 je tlumič hluku pro kruhové potrubí. Je vhodný pro použití v kombinaci s kruhovými ventilátory Systemair.

Systemair LDC je jednoduše integrovatelný tlumič do kruhového potrubí, který výrazně tlumí hluk v potrubí. Připojovací hrdla jsou vybavena gumovým těsněním. V případě potřeby vyššího útlumu je možné použít dva tlumiče za sebou. Tlumič dosahuje nejefektivnějšího výkonu v případě umístění přímo za ventilátor nebo za ohyb. V případě potřeby tlumení hluku jak v potrubí tak i hluku, který proniká ven do okolí by měl být tlumič použit spolu s izolovaným typem ventilátoru.

Střešní ventilátor DVC 400-S využívá technologii EC motorů, které zahrnují externí rotor.

Střešní ventilátor DVC 400-S má oběžné kolo vyrobené z polypropylenu PP s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 400-S lze řídit prostřednictvím vstupního signálu 0-10V, který se dodává se zapojeným potenciometrem (0-10V).

Potenciometr umožňuje jednoduché nastavení požadovaného pracovního bodu.

Motor je uložený na účinných tlumičích vibrací.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty

Systemair prio 355 EC kruhový ventilátor patří do nové série ventilátorů s nízkoenergetickým EC motorem, které přinášejí uživateli dlouhodobou značnou úsporu provozních nákladů.

Ventilátor má vzhledem k jeho kompaktnímu provedení extra vysoký výkon. Tepelná ochrana ventilátoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair prio 355 EC je zhotoven z pozinkovaného ocelového plechu s těsností třídy B. Díky zvýšené těsnosti pláště a připojovací svorkovnici s třídou krytí IP55 je možné tento ventilátor použít ve venkovním prostředí bez ochranné stříšky.

Montáž:

• Instalace je možná v libovolné poloze
• Instalace je možná ve venkovním prostředí bez ochranné stříšky
• Montážní úchyty jsou součástí balení
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí

Otáčky ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP, nebo regulátoru MTV 1/010. Ventilátor je vybaven komunikací Modbus.

Kruhový ventilátor Systemair prio u 355 EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair VKK 315 žaluzie nebo i zpětná klapka je určená pro montáž do kruhového potrubí.

Skříňka VKK 315 je vyrobená z pozinkovaného ocelového plechu. Uvnitř se nachází klapka zhotovená ze super polyamidového materiálu, který je odolný i proti různým povětrnostním vlivům.

Robustní konstrukce zajišťuje dostatečnou odolnost, takže lamely nemohou deformovat ani uvolnit.

Instalace klapky VKK pouze ve vodorovné poloze. Maximální rychlost vzduchu 12 m/s.

Dodává se ve velikostech: 100-400 mm.

Systemair VKK 315 žaluzie je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.
