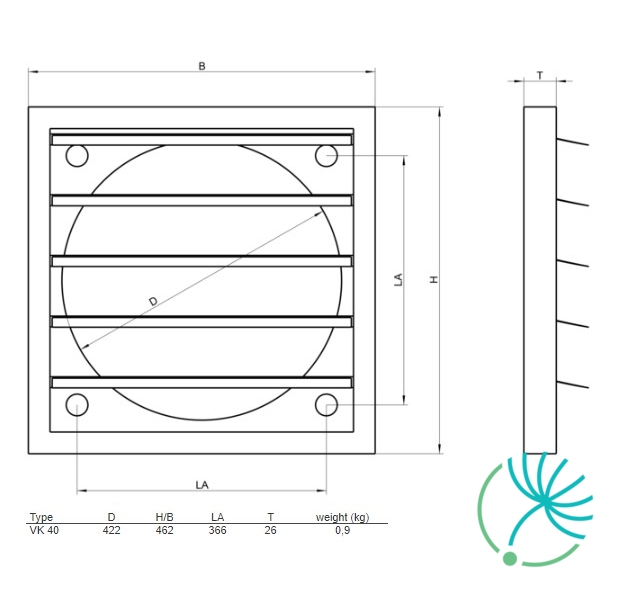

Systemair VK-40 žaluzie

Systemair REU 1.5 je 5-stupňový transformátor bez vyvedených tepelných kontaktů (TK) s vysokými/nízkými otáčkami a napájecím napětím 230V.

Otáčky ventilátoru se regulují pomocí dvou přepínačů na přední straně regulátoru, kdy jeden přepínač slouží na vysoké a druhý na nízké otáčky. Vysoké nebo nízké otáčky můžete přepínat také pomocí externích přepínačů jako jsou prostorový termostat RT nebo časovým spínačem.

Při poloze 0 jsou výstupní svorky bez napětí. Kontrolka na přední straně signalizuje provoz regulátoru. Pojistky se mění z vnější strany.

Materiál použitý na obal - plast. Napájecí napětí 230V, 50/60Hz.

Poznámka: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojeny na relé tepelné ochrany motoru S-ET 10(E)!

Regulátor Systemair REU 1.5 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Střešní ventilátor DVCI 225-P využívá technologii EC motorů s externím rotorem, které mají dozadu zahnuté lopatky.

Plášť střešního ventilátoru DVCI 225-P je vyrobený z hliníku a základová deska z pozinkovaného ocelového plechu, který je na povrchu upravený práškovou barvou.

Oběžné kolo je vyrobené z polyamidu PA.

Střešní ventilátor DVCI 225-P zahrnuje integrovaný regulátor konstantního tlaku, který řídí otáčky ventilátoru v závislosti na zátěži - změně tlaku v potrubním systému.

Dvěma integrovanými potrenciometry lze nastavit dvě hodnoty tlaku (den/noc) s možností přepínání mezi denním a nočním režimem prostřednictvím externího kontaktu.

Typy střešních ventilátorů Systemair DVCI:

- S - Standardní verze

- P - Verze s vestavěnou tlakovou regulací

Systemair RTRE 3 je 5-stupňový transformátor pro ventilátory s napájecím napětím 230V s vyvedenými tepelnými kontakty TK.

Regulace otáček ventilátoru probíhá změnou výstupního napětí pomocí přepínače na přední straně regulátoru. Na přední straně regulátoru se nachází také kontrolka, která signalizuje provoz transformátoru.

Transformátor disponuje vestavěným relé tepelné ochrany, které přeruší napájecí napětí ventilátoru pokud dojde k rozepnutí tepelných kontaktů TK ve vinutí motoru. Relé nemá funkci automatického restartu. Přepnutím přepínače po dostatečném ochlazení motoru do polohy „0" na přibližně 10 sekund je možné znovu zapnout síťové napájení ventilátoru.

Při přerušení obvodu vstupní svorky na prostorový termostat RT přeruší napájecí napětí ventilátoru. Svorky RT jsou standardně propojené.

Regulátor má výstupní svorky na 230V pro připojení ať už servopohonů uzavíracích klapek, el. ohřívačů nebo jiného externího zařízení. Na výstupních svorkách je při polohách přepínače 1 až 5 vždy 230V. Výstupní svorky jsou bez napětí jen v poloze 0 nebo při přerušení obvodu na svorkách RT a TK.

Resetování resp. výměna pojistky je možná z vnější strany regulátoru.

Regulátor Systemair RTRE 3 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair REE 1 regulátor je tyristorový plynulý regulátor pro kruhové ventilátory.

Slouží na manuální ovládání otáček ventilátorů pro střídavé indukční motory (univerzální motor a permanentní kondenzátor).

Možnost instalace na omítku v krabici s IP54 nebo pod omítku s IP44.

K regulátoru lze zapojit i více ventilátorů v případě, pokud celková proudová zátěž nevybočí z rozsahu hodnot intenzity proudu. Volba typu regulátoru by měla zohledňovat rozběhový proud ventilátoru. Ventilátory používané s tímto regulátorem musejí být opatřeny vestavěnou ochranou proti přehřátí a měly by být konstrukčně řešeny pro plynulou regulaci otáček pomocí tyristoru.

Regulátor Systemair REE 1 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Kruhový ventilátor Systemair KVK Silent 400EC je izolovaný ventilátor určený k montáži do kruhového potrubí.

Kruhový ventilátor je vybaven servisním krytem, díky čemuž se snadno udržuje. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair KVK Silent 400EC je zhotoven z Aluzinku s korozivní třídou C4. Ventilátor je izolován minerální vlnou dostatečné tloušťky a hustoty.

Montáž:

• Instalace na potrubí je možná v libovolné poloze
• Jednoduchá montáž
• Montážní konzola je součástí balení

Otáčky kruhového ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Ventilátor je možné regulovat podle aktuálních požadavků pomocí čidel CO2, teploty, vlhkosti, ale i snímače pohybu a VAV. Navíc nabízí možnost komunikovat přes Modbus.

Kruhový ventilátor Systemair KVK Silent 400EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair K 200 EC sileo kruhový ventilátor je určený pro montáž do kruhového potrubí. Má nízkoenergetický EC motor s externím rotorem a oběžná kola s lopatkami zahnutými dozadu. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair K 200 EC sileo je zhotovený z pozinkovaného ocelového plechu s těsností třídy C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost umožňuje instalaci ventilátoru do venkovního prostředí bez ochranné stříšky.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Montážní konzola je součástí balení
• Délka spoje pro připojení na potrubí je 25 mm

Otáčky kruhového ventilátoru Systemair K 200 EC sileo se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP nebo regulátoru MTV 1/010.

Kruhový ventilátor Systemair K 200 EC sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair RVK 160E2-L sileo kruhový ventilátor je určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s vysoce účinnými lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair RVK 160E2-L sileo je vyrobený z plastu (propylen PP s 30% podílem skelných vláken). Těsnost pláště ventilátoru a připojovací krabice s krytím IP44 umožňuje použití ventilátoru i ve vlhkém prostředí.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Součástí balení je i montážní konzola

Regulace kruhového ventilátoru Systemair 160E2-L sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair RVK 160E2-L sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair VBC 400-3 je vodní ohřívač určený pro kruhové potrubí.

Vodní ohřívač je kalibrovaný pro montáž do horizontálního/vertikálního potrubí s možností výběru směru proudění vzduchu.

Plášť ohřívače je vyrobený z ocelového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 400-3 má odnímatelný kryt kvůli zjednodušení čištění výměníku. Tento trojřadý výměník je zhotovený z měděných trubek s hliníkovým žebrováním.

Vodní ohřívač Systemair VBC 400-3 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Střešní ventilátor DVC 710-S využívá technologii EC motorů, které zahrnují externí rotor.

Střešní ventilátor DVC 710-S má oběžné kolo vyrobené z polypropylenu PP s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 710-S lze řídit prostřednictvím vstupního signálu 0-10V, který se dodává se zapojeným potenciometrem (0-10V).

Potenciometr umožňuje jednoduché nastavení požadovaného pracovního bodu.

Motor je uložený na účinných tlumičích vibrací.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty

Systemair CB 315-12,0 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 315-12,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 315 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair RETP 6 je regulátor tlaku nebo teploty pro kruhové ventilátory.

Slouží na plynulou regulaci otáček tyristového typu (P-regulace) pro ventilátory s napětím 230V, které mají napěťově regulovatelné motory.

Regulátor Systemair RETP 6 je možné použít v případě vytápění vzduchem například na regulaci prostorové teploty.

Regulátor má vestavěné relé tepelné ochrany, které v případě rozepnutí tepelných kontaktů TK ve vinutí motoru přeruší napájení ventilátoru.

Regulátor Systemair RETP 6 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair prio 250 E2 kruhový ventilátor je určen pro montáž do potrubí. Motor má diagonální, aerodynamicky optimalizované oběžné kolo s vysokou účinností a nízkou hladinou hluku. Motor má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair prio 250 E2 je vyroben ze speciálního kompozitního materiálu s třídou těsnosti C.

Montáž:

• Instalace je možná v libovolné poloze.
• Při instalaci ve vlhkém prostředí je doporučená instalace časového spínání
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Jako příslušenství je k dispozici montážní konzola

Regulace kruhového ventilátoru Systemair prio 250 E2 je umožněna buď pomocí frekvenčního měniče se sinus filtrem, 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair prio 250 E2 splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.
