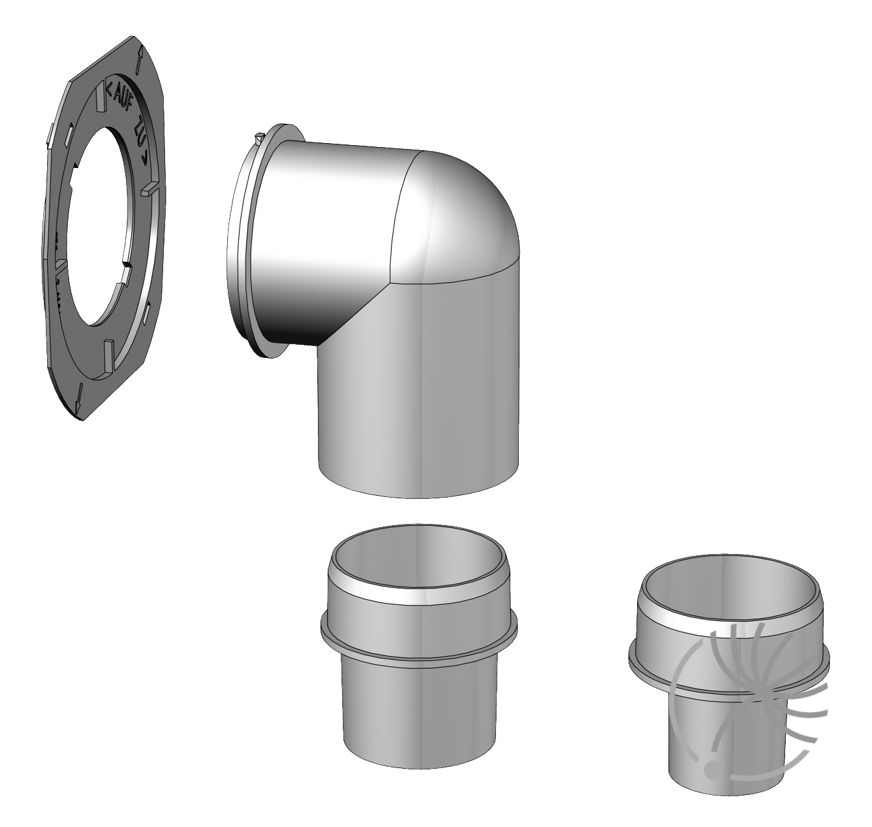

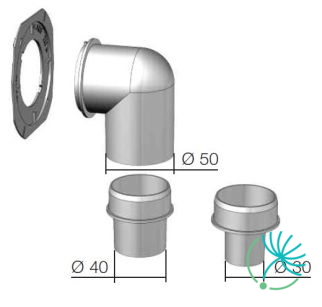

Helios ELS-WCS sada pro odsávání přímo z WC mísy

Stěnová souprava BVK

Stěnová souprava BVK se skládá z hliníkového flexibilního potrubí (délka 350 mm a øD 100 mm) a stěnové mřížky (□E 140 mm).

RD 125 instabox je revizní díl určený ke spojování spiro potrubí, tvarovek a hadic. Je možné ho použít též k jednoduššímu servisování zpětné klapky RSKW.

Přepínač otáček - rychlostí na ventilátorech s polohou na vypnutí. Montáž na omítku nebo i pod omítku.

RD 100 instabox je revizní díl určený ke spojování spiro potrubí, tvarovek a hadic. Je ho možné použít též k jednoduššímu servisování zpětné klapky RSKW.

Klapka má těsné provedení dle normy ÖN M 6027. List klapky je tvořený rámem a silikonovou membránou. Je vhodná pro instalaci do vertikální či horizontální polohy. Montáž se provádí zasunutím do potrubí. Klapka obsahuje těsnění pro upevnění a fixaci v potrubí.

• použití v kruhovém potrubí
• provedení s magnetem
• vyrobena z plastu
• instalace přednostně ve svislé poloze

Montáž
Je nutné si uvědomit směr proudění vzduchu. Zpětná klapka musí být demontovatelná, přístupná pro servis a obsluhu. Osa zpětné klapky musí být vždy v horizontální poloze. Pootočení osy zabrání správnému fungování. Zpětnou klapku RSKW 125 umístěte do potrubí kolmo, max. 0° - 5° proti směru proudění vzduchu. Pro zajištění snadnějšího servisu se doporučuje klapku montovat do revizního dílu RD - instabox.

Plastová dvoukřídlá zpětná klapka s pružinkou

Vhodná pro ventilátory BF, resp. IF

Klapka má těsné provedení dle normy ÖN M 6027. List klapky je tvořený rámem a silikonovou membránou. Je vhodná pro instalaci do vertikální či horizontální polohy. Montáž se provádí zasunutím do potrubí. Klapka obsahuje těsnění pro upevnění a fixaci v potrubí.

• použití v kruhovém potrubí
• provedení s magnetem
• vyrobena z plastu
• instalace přednostně ve svislé poloze

Montáž
Je nutné si uvědomit směr proudění vzduchu. Zpětná klapka musí být demontovatelná, přístupná pro servis a obsluhu. Osa zpětné klapky musí být vždy v horizontální poloze. Pootočení osy zabrání správnému fungování. Zpětnou klapku RSKW 100 umístěte do potrubí kolmo, max. 0° - 5° proti směru proudění vzduchu. Pro zajištění snadnějšího servisu se doporučuje klapku montovat do revizního dílu RD - instabox.

RTR 6721 je prostorový bimetalový termostat určený k řízení teploty v místnosti v rozsahu +5 °C až +30 °C určený k instalaci na zeď s citlivostí ± 1˚C.

Senzor SQA umožňuje kontrolovat a udržovat kvalitu vzduchu na nastavené úrovni. Mezi jeho hlavní funkce patří sepnutí ventilátoru při zvýšené koncentraci škodlivin ve vzduchu. Pokud koncentrace škodlivin klesne pod požadovanou nastavenou hodnotu, zůstane ventilátor ještě díky integrovanému časovému doběhu (1 - 25 min.) v činnosti.

Senzor kvality vzduchu SQA reaguje na přítomnost CO, rozpouštědel, tabákového kouře, metanu, benzolu ap.

Upozornění:

SQA nelze montovat jako požární detektor, snímač kouřových nebo výfukových plynů ani jako součást požární signalizace nebo úniku CO. Je určený pro snímání celého spektra spalitelných a aromatických uhlovodíků a na montáž do normálního prostředí (byty, kanceláře apod.). Použití v podzemních nebo uzavřených garážích i dalších prostorech závislých na přesném snímání jednotlivých plynných složek není doporučeno, a přístroj na takové použití není schválený.

Skříňka je vyrobena z plastu, je určena k montáži na stěnu.

Technické parametry:

COM 2 je dvoupolohový přepínač otáček, který je určený pro přepínání a vypínání ventilátorů. Skříňka je vyrobena z plastu.

RKK 100 je zpětná klapka do potrubí o průměru 100 mm. Je vyrobena s nárazuvzdorného plastu s "motýlovým" provedením. Instalovat ji je možné pouze ve vodorovném potrubí s osou klapek svisle.

Plastová dvoukřídlá zpětná klapka s pružinkou

Vhodná pro ventilátory BF, resp. IF
