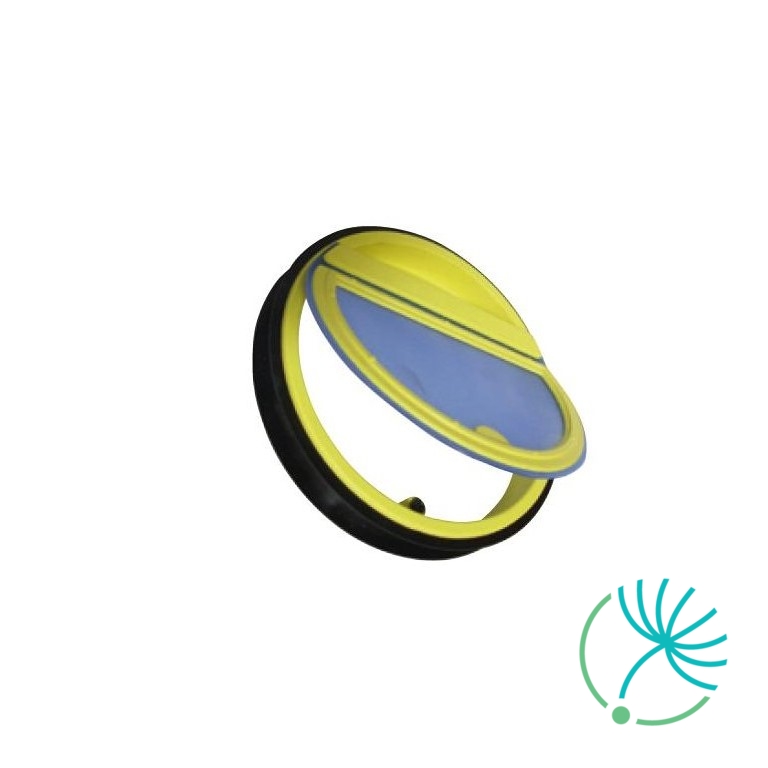

RSKW 100 těsná zpětná klapka

Plastová mřížka do dveří, která zabezpečuje přívod vzduchu do sociálních zařízení a jiných místností. Montuje se do výřezu ve dveřích, a skládá se ze dvou částí, které se po nasunutí z obou stran dotáhnou šrouby.

RKK 100 je zpětná klapka do potrubí o průměru 100 mm. Je vyrobena s nárazuvzdorného plastu s "motýlovým" provedením. Instalovat ji je možné pouze ve vodorovném potrubí s osou klapek svisle.

Jednofázový triakový regulátor otáček REB 1 NE se používá na plynulou regulaci otáček ventilátoru a zároveň jako vypínač. Minimální otáčky ventilátoru lze nastavit po odnětí krytu pootočením regulačního prvku.

Regulátor může způsobovat intenzivní hluk motoru, zvláště při nízkých otáčkách. V takovém případě je nutné použít transformátorový regulátor.

Tento druh lze instalovat pod omítku do standardní kruhové krabice do stěny s průměrem 68 mm.

ZN 715 je zařízení, které je určené pro zpoždění vypnutí axiálních a radiálních ventilátorů. Doba časového doběhu je pevně stanovena na cca 15 min. (± 1min). Spínač se ovládá vypínačem osvětlení místnosti nebo samostatným tlačítkem.

Technické parametry:

• pevně nastavený čas
• je vestavěný v plastovém pouzdře, které lze umístit pod vypínač
• interval doběhu typ 708 - 7 ± 1 minuta (vhodný do WC)
• interval doběhu typ 715 - 15 ± 1 minuta (vhodný do koupelny)

COM 2 je dvoupolohový přepínač otáček, který je určený pro přepínání a vypínání ventilátorů. Skříňka je vyrobena z plastu.

RD 125 instabox je revizní díl určený ke spojování spiro potrubí, tvarovek a hadic. Je možné ho použít též k jednoduššímu servisování zpětné klapky RSKW.

CT 12/14 R je transformátor pro malé ventilátory s bezpečným napětím 12V. Jeho úkolem je 230 V napětí přetransformovat na 12 V. Navíc je vybavený nastavitelným časovým doběhem 1- 30 minut.

Skříňka je vyrobena z plastu a je vhodná pro montáž na omítku.

Plastová dvoukřídlá zpětná klapka s pružinkou

Vhodná pro ventilátory BF, resp. IF

Plastová dvoukřídlá zpětná klapka s pružinkou

Vhodná pro ventilátory BF, resp. IF

Klapka má těsné provedení dle normy ÖN M 6027. List klapky je tvořený rámem a silikonovou membránou. Je vhodná pro instalaci do vertikální či horizontální polohy. Montáž se provádí zasunutím do potrubí. Klapka obsahuje těsnění pro upevnění a fixaci v potrubí.

• použití v kruhovém potrubí
• provedení s magnetem
• vyrobena z plastu
• instalace přednostně ve svislé poloze

Montáž
Je nutné si uvědomit směr proudění vzduchu. Zpětná klapka musí být demontovatelná, přístupná pro servis a obsluhu. Osa zpětné klapky musí být vždy v horizontální poloze. Pootočení osy zabrání správnému fungování. Zpětnou klapku RSKW 125 umístěte do potrubí kolmo, max. 0° - 5° proti směru proudění vzduchu. Pro zajištění snadnějšího servisu se doporučuje klapku montovat do revizního dílu RD - instabox.

Jednofázový triakový regulátor otáček REB 1 N se používá na plynulou regulaci otáček ventilátoru a zároveň jako vypínač. Minimální otáčky ventilátoru lze nastavit po odnětí krytu pootočením regulačního prvku.

Regulátor může způsobovat intenzivní hluk motoru, zvláště při nízkých otáčkách. V takovém případě je nutné použít transformátorový regulátor.

Tento druh lze instalovat na omítku.

RKK 125 je zpětná klapka do potrubí o průměru 120 mm. Je vyrobená s nárazuvzdorného plastu s "motýlovým" provedením. Instalovat ji je možné pouze ve vodorovném potrubí s osou klapek svisle.
