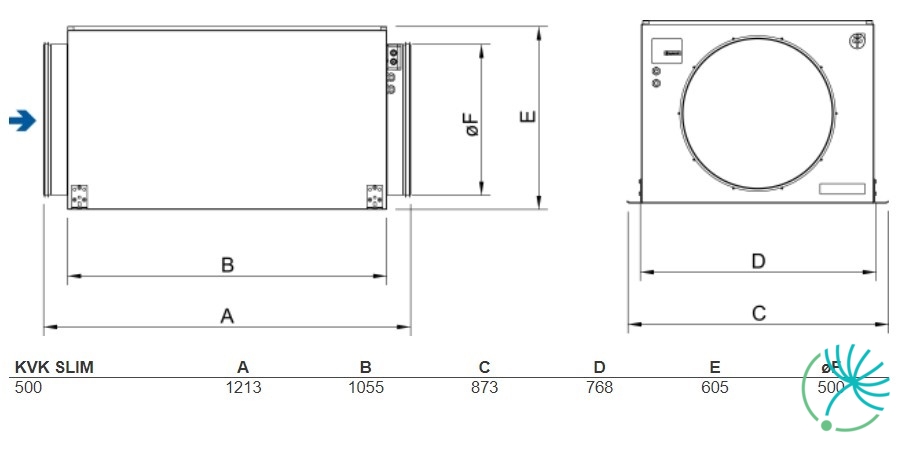

Systemair KVK Slim 500 kruhový ventilátor

Střešní ventilátor DVC 225-S využívá technologii EC motorů, které zahrnují externí rotor.

Střešní ventilátor DVC 225-S má oběžné kolo vyrobené z polyamidu PA s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 225-S lze řídit prostřednictvím vstupního signálu 0-10V, který se dodává se zapojeným potenciometrem (0-10V).

Potenciometr umožňuje jednoduché nastavení požadovaného pracovního bodu.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty

Systemair FGR 100 je filtrační kazeta, která má standardní typ plochého filtru F3. Systemair FGR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FGR 100 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit a je možné je objednat i samostatně.

Filtrační kazeta je vhodná na filtrování přiváděného vzduchu v průmyslu a výrobních dílnách nebo na odsávání vzduchu ze sušiček. Doporučená konečná tlaková ztráta pro plochý filtr F3 je 170 Pa.

Střešní ventilátor TFC 225 P je určený pro obytné a komerční objekty.

Součástí střešního ventilátoru TFC 225 P je energeticky efektivní EC-motor, který umožňuje regulaci větrání dle aktuální poptávky.

Údržbu usnadňuje výklopná konstrukce.

Střešní ventilátor TFC 225 P je dostupný v černé a cihlově-červené barvě.

Ventilátor obsahuje také vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

Dostupné jsou dvě verze ventilátoru Systemair TFC:

• Verze S - obsahuje potenciometr, kterým lze přesně nastavit požadovaný vzduchový výkon.
• Verze P - obsahuje vestavěnou regulaci konstantního tlaku (VAV) s možností jednoduché konverze na regulaci konstantního průtoku (CAV).

Systemair FGR 400 je filtrační kazeta, která má standardní typ plochého filtru F3. Systemair FGR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FGR 400 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit a je možné je objednat i samostatně.

Filtrační kazeta je vhodná na filtrování přiváděného vzduchu v průmyslu a výrobních dílnách nebo na odsávání vzduchu ze sušiček. Doporučená konečná tlaková ztráta pro plochý filtr F3 je 170 Pa.

Systemair KV 150 XL sileo kruhový ventilátor je určený pro montáž na stěnu nebo strop s možností připojení kruhového potrubí pro odvádění vzduchu. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair KV 150 XL sileo je zhotovený z pozinkovaného ocelového plechu s třídou těsnosti C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho montáž ať už ve venkovním nebo vlhkém prostředí.

Montáž:

• Určený pro montáž na stěnu nebo strop
• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Rychloupínací spona FK umožňuje snadnou montáž a zabraňuje přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997

Regulace kruhového ventilátoru Systemair KV 150 XL sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair KV 150 XL sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair CB 355-9,0 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 355-9,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 355 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair K 150 EC sileo kruhový ventilátor je určený pro montáž do kruhového potrubí. Má nízkoenergetický EC motor s externím rotorem a oběžná kola s lopatkami zahnutými dozadu. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair K 150 EC sileo je zhotovený z pozinkovaného ocelového plechu s těsností třídy C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost umožňuje instalaci ventilátoru do venkovního prostředí bez ochranné stříšky.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Montážní konzola je součástí balení
• Délka spoje pro připojení na potrubí je 25 mm

Otáčky kruhového ventilátoru Systemair K 150 EC sileo se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP nebo regulátoru MTV 1/010.

Kruhový ventilátor Systemair K 150 EC sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair K 150 XL sileo kruhový ventilátor je radiální ventilátor určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair K 150 XL sileo je zhotovený z pozinkovaného ocelového plechu. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho potrubní montáž ať už ve venkovním nebo vlhkém prostředí. Ventilátor má korozivní třídu C3.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Balení obsahuje i montážní konzolu a šrouby
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí

Regulace kruhového ventilátoru Systemair K 150 XL sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair K 150 XL sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair KV 160 XL sileo kruhový ventilátor je určený pro montáž na stěnu nebo strop s možností připojení kruhového potrubí pro odvádění vzduchu. Motor má vnější rotor a oběžná kola s lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair KV 160 XL sileo je zhotovený z pozinkovaného ocelového plechu s třídou těsnosti C. Maximální těsnost spoje je zajištěna slisováním obou částí pláště ventilátoru. Tato vysoká těsnost spoje pláště ventilátoru umožňuje jeho montáž ať už ve venkovním nebo vlhkém prostředí.

Montáž:

• Určený pro montáž na stěnu nebo strop
• Instalace je možná v libovolné poloze
• Možnost montáže i ve venkovním prostředí
• Rychloupínací spona FK umožňuje snadnou montáž a zabraňuje přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997

Regulace kruhového ventilátoru Systemair KV 160 XL sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair KV 160 XL sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair REU 1.5 je 5-stupňový transformátor bez vyvedených tepelných kontaktů (TK) s vysokými/nízkými otáčkami a napájecím napětím 230V.

Otáčky ventilátoru se regulují pomocí dvou přepínačů na přední straně regulátoru, kdy jeden přepínač slouží na vysoké a druhý na nízké otáčky. Vysoké nebo nízké otáčky můžete přepínat také pomocí externích přepínačů jako jsou prostorový termostat RT nebo časovým spínačem.

Při poloze 0 jsou výstupní svorky bez napětí. Kontrolka na přední straně signalizuje provoz regulátoru. Pojistky se mění z vnější strany.

Materiál použitý na obal - plast. Napájecí napětí 230V, 50/60Hz.

Poznámka: Ventilátory s vyvedenými tepelnými kontakty TK musí být vždy připojeny na relé tepelné ochrany motoru S-ET 10(E)!

Regulátor Systemair REU 1.5 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair CB 150-5,0 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 150-5,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 150 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.

Systemair BFR 355-400 Coarse 70% je kapesní filtr určený pro filtrační kazety Systemair FFR 355 a FFR 400 a pro vodní ohřívače s filtrem VBF 315, 355 a 400.

Rozměr: 432x432x450/3.

Třída filtrace: EU5/F5.
