Systemair S-ET 10 ochranné relé

Systemair VKK 400 žaluzie nebo i zpětná klapka je určená pro montáž do kruhového potrubí.

Skříňka VKK 400 je vyrobená z pozinkovaného ocelového plechu. Uvnitř se nachází klapka zhotovená ze super polyamidového materiálu, který je odolný i proti různým povětrnostním vlivům.

Robustní konstrukce zajišťuje dostatečnou odolnost, takže lamely nemohou deformovat ani uvolnit.

Instalace klapky VKK pouze ve vodorovné poloze. Maximální rychlost vzduchu 12 m/s.

Dodává se ve velikostech: 100-400 mm.

Systemair VKK 400 žaluzie je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair prio 250 EC kruhový ventilátor patří do nové série ventilátorů s nízkoenergetickým EC motorem, které přinášejí uživateli dlouhodobou značnou úsporu provozních nákladů.

Ventilátor je vybaven speciálně vyvinutými optimalizovanými oběžnými koly a náběhovými hranami, díky kterým dosahuje nejlepší hodnoty SFP ve své třídě a zároveň nízkou hladinu hluku. (Čím nižší je hodnota SFP, tím méně energie je potřebné k přemístění 1m³ vzduchu.)

Přestože má motor kruhového ventilátoru Systemair prio 250 EC vysokou účinnost, díky konstrukci ventilátoru je zahřívání motoru podstatně nižší, čímž dosahuje vysoké životnosti. Chlazení motoru zabezpečuje jeho umístění ve vzduchovém proudu.

Plášť kruhového ventilátoru Systemair prio 250 EC je zhotoven ze speciálního kompozitního materiálu s těsností třídy C.

Montáž:

• Instalace je možná v libovolné poloze
• Jako příslušenství je k dispozici montážní konzola
• Ventilátor má připojovací hrdlo 25 mm dlouhé podle EN 1506:1997
• Při instalaci ve vlhkém prostředí je doporučená instalace časového spínání
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí
• Elektrické připojení je jednoduché a není nutná instalace regulátoru na stěnu
• Jednoduché připojení potenciometru 0-10V nebo regulátoru v případě potřeby

Kruhový ventilátor Systemair prio 250 EC se kromě ekonomické spotřeby energie může pochlubit také velmi jednoduchou regulací. Podle požadavku se otáčky ventilátoru mohou regulovat na vzduchový výkon a vysoce efektivní provoz.

Otáčky ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Další možností je řízení otáček pomocí externího signálu 0-10V, potenciometru MTP, nebo regulátoru MTV 1/010.

Kruhový ventilátor Systemair prio 250 EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

UPOZORNĚNÍ: Při vypínání zařízení během provozu vypněte ventilátor přes řídicí vstup 0-10V. Ventilátor nikdy nevypínejte přes hlavní přívod 1x230V resp. 3x400V (podle typu motoru).

Systemair BFR 100-160 Coarse 50% je kapesní filtr určený pro filtrační kazety Systemair FFR 100, 125, 150 a 160.

Rozměr: 187x187x250/2.

Třída filtrace: EU3/G3.

Systemair SG 150 je ochranná kruhová mřížka pro kruhové ventilátory.

Mřížka se upevňuje na ventilátor pomocí tří šroubů.

Ochranná mřížka Systemair SG 150 je vhodná pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

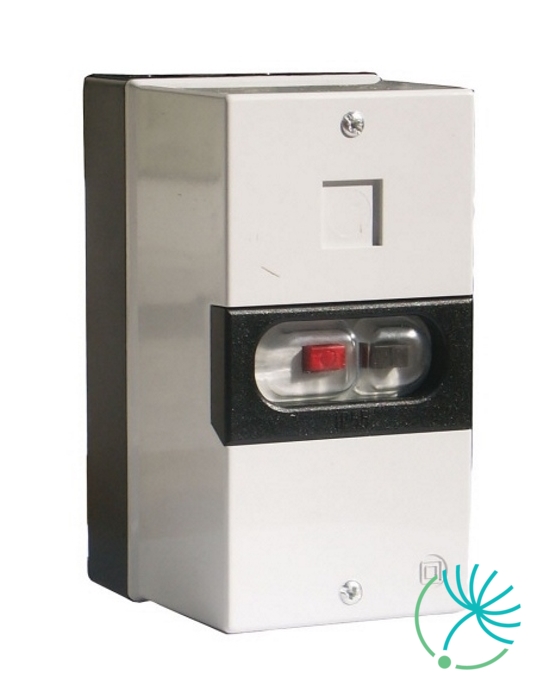

S-ET 10E je ochranné tepelné relé, které odpojuje přívod napětí ventilátoru ze sítě v případě rozepnutí tepelného kontaktu TK ve vinutí motoru.

Ochranné relé S-ET 10E se montuje na DIN lištu.

Přívodní napětí, na které je relé připojeno je 230V, přičemž má tepelné kontakty TK vyvedené z vinutí motoru. Relé má funkci ochrany proti zkratu, nutné je však předřazení jištění tavnou pojistkou. Relé nedisponuje funkcí automatického restartu.

Síťové napájení ventilátoru je možné po dostatečném ochlazení motoru znovu zapnout stlačením černého tlačítka. Relé S-ET 10E je vhodné pro použití v kombinaci s napěťovým transformátorem RE nebo tyristorem REE.

Relé S-ET 10E slouží i na manuální vypnutí a zapnutí ventilátoru.

Na signalizování MaR může být zařízení doplněné přídavným modulem Alarm S-ET/STDT - není součástí dodávky.

Ochranné relé S-ET 10E je vhodné pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Kruhový ventilátor Systemair KVK Slim 355EC je částečně izolovaný ventilátor určený k montáži do kruhového potrubí.

Kruhový ventilátor má odnímatelné víko, díky čemuž se snadno udržuje. Víko ventilátoru je zároveň izolované, díky čemuž dosahuje nižší hladiny hluku. Tepelná ochrana motoru je integrovaná v elektronice motoru.

Plášť kruhového ventilátoru Systemair KVK Slim 355EC je zhotoven z Aluzinku s korozivní třídou C4.

Montáž:

• Instalace je možná v libovolné poloze
• Jednoduchá montáž
• Montážní konzola je součástí balení
• Jako příslušenství je možné zakoupit rychloupínací spony FK, které nejen usnadní montáž, ale i zabrání přenosu vibrací do potrubí

Otáčky kruhového ventilátoru se dají řídit pomocí vestavěného potenciometru (0-10V), který umožňuje jednoduše nastavit požadovaný pracovní bod. Ventilátor je možné regulovat podle aktuálních požadavků pomocí snímačů CO2, teploty, vlhkosti, ale i snímače pohybu a VAV. Navíc nabízí možnost komunikovat přes Modbus.

Kruhový ventilátor Systemair KVK Slim 355EC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair VBC 100-2 je vodní ohřívač určený pro kruhové potrubí.

Vodní ohřívač je kalibrovaný pro montáž do horizontálního/vertikálního potrubí s možností výběru směru proudění vzduchu.

Plášť ohřívače je vyrobený z ocelového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 100-2 má odnímatelný kryt kvůli zjednodušení čištění výměníku. Tento dvouřadý výměník je zhotovený z měděných trubek s hliníkovým žebrováním.

Vodní ohřívač Systemair VBC 100-2 je vhodný pro použití v kombinaci s ventilátory do kruhového potrubí Systemair.

Systemair FFR 250 je filtrační kazeta určena pro standardní typy kapesních filtrů G3, F5 a F7. Systemair FFR je vhodná pro použití v kombinaci se všemi typy ventilátorů do kruhového potrubí Systemair.

Filtrační kazeta FFR 250 je zhotovena z pozinkované oceli. Kruhové napojení má gumové těsnění a zavírá se pomocí spon. Filtry se dají vyměnit. Filtrační kazeta disponuje připojovacími místy pro měření tlakové ztráty.

Kapesní filtry BFR třídy G3, F5 a F7 se objednávají samostatně. Doporučená konečná tlaková ztráta pro filtry G3 170Pa, pro filtry F5 200Pa a pro F7 250Pa.

Střešní ventilátor DVC 450-S využívá technologii EC motorů, které zahrnují externí rotor.

Střešní ventilátor DVC 450-S má oběžné kolo vyrobené z polypropylenu PP s dozadu zahnutými lopatkami.

Skříň ventilátoru je vyrobená z hliníku a základová deska z pozinkovaného ocelového plechu, který je povrchově upravený práškovou barvou.

Otáčky střešního ventilátoru DVC 450-S lze řídit prostřednictvím vstupního signálu 0-10V, který se dodává se zapojeným potenciometrem (0-10V).

Potenciometr umožňuje jednoduché nastavení požadovaného pracovního bodu.

Motor je uložený na účinných tlumičích vibrací.

Typy střešních ventilátorů Systemair DVC:

• DVC-S Standardní verze
• DVC-P Verze s vestavěnou tlakovou regulací
• DVC-POC Verze s vestavěnou tlakovou regulací s kompenzací podle venkovní teploty

Systemair prio 355 AC kruhový ventilátor je určený pro montáž do potrubí. Motor má diagonální, aerodynamicky optimalizované oběžné kolo s vysokou účinností a nízkou hladinou hluku. Motor má pro svou ochranu vestavěné tepelné kontakty vyvedené na externí svorkovnici, které musí být připojené na odpovídající relé tepelné ochrany.

Plášť kruhového ventilátoru Systemair prio 355 AC je vyroben z pozinkovaného ocelového plechu Aluzink s třídou těsnosti B. Ventilátor je možné použít ve venkovním prostředí bez ochranné stříšky právě díky zvýšené těsnosti pláště a el. svorkovnici IP55.

Montáž:

• Instalace je možná v libovolné poloze.
• Možnost montáže i ve venkovním prostředí bez ochranné stříšky
• Při instalaci ve vlhkém prostředí je doporučená instalace časového spínání
• Jednoduchou montáž a demontáž umožňují rychloupínací spony FK, které zároveň tlumí přenos vibrací do potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Montážní úchyty jsou součástí balení

Regulace kruhového ventilátoru Systemair prio 355 AC je umožněna buď pomocí frekvenčního měniče se sinus filtrem, 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair prio 355 AC splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair RVK 150E2-L sileo kruhový ventilátor je určený pro montáž do kruhového potrubí. Motor má vnější rotor a oběžná kola s vysoce účinnými lopatkami zahnutými dozadu. Motor ventilátoru má pro svou ochranu vestavěné tepelné kontakty s manuálním resetem.

Plášť kruhového ventilátoru Systemair RVK 150E2-L sileo je vyrobený z plastu (propylen PP s 30% podílem skelných vláken). Těsnost pláště ventilátoru a připojovací krabice s krytím IP44 umožňuje použití ventilátoru i ve vlhkém prostředí.

Montáž:

• Instalace je možná v libovolné poloze
• Možnost připojení k potrubí pomocí rychloupínací spony FK, která je určena k zabránění přenosu chvění na potrubí
• Délka spoje pro připojení na potrubí 25 mm dle EN 1506:1997
• Součástí balení je i montážní konzola

Regulace kruhového ventilátoru Systemair 150E2-L sileo je umožněna buď 5stupňovým regulátorem otáček (transformátor) nebo plynulým regulátorem otáček (tyristor).

Kruhový ventilátor Systemair RVK 150E2-L sileo splňuje minimální požadavek na energetickou účinnost podle směrnice ERP.

Systemair CB 160-5,0 je elektrický ohřívač, který je vhodný pro instalaci do kruhového potrubí. Systemair CB 160-5,0 je vhodné použít s kruhovými ventilátory Systemair s průměrem potrubí ø 160 mm.

V ohřívači je zabudována protipožární ochrana, která má přednastavený 120 °C ruční restart a také ochrana proti přehřátí ohřívače, která má přednastavený automatický restart při 60 °C. Pro zvýšení bezpečnosti je také v každém připojovacím hrdle těchto ohřívačů instalováno gumové těsnění.

Uvnitř skříně elektrického ohřívače, která je vyrobena z velmi kvalitního materiálu AluZink, se nacházejí topné spirály vyrobené z nerezové oceli. Tato skříň ohřívače je kalibrovaná na montáž směrem nahoru. Montáž v opačném směru je přísně zakázána kvůli vysoké pravděpodobnosti, kdy nastane nebezpečná situace s vysokým bezpečnostním rizikem.

Ohřívač je možné instalovat do horizontální nebo vertikální polohy. V horizontálním potrubí musí rozvodná skříňka instalovat směrem nahoru nebo pootočená podél osy cca o 90 °.

Ohřívač je možné pomocí termostatu nebo regulátorů Pulser regulovat na požadovaný výkon.

Při uvádění ohřívače do provozu je nutné se ujistit, že předtím respektive nejpozději během toho byl spuštěn ventilátor. Při vypínání je také nesmírně důležité, aby byl ohřívač vypnut dříve nebo během toho, jak bude vypnutý i ventilátor.
