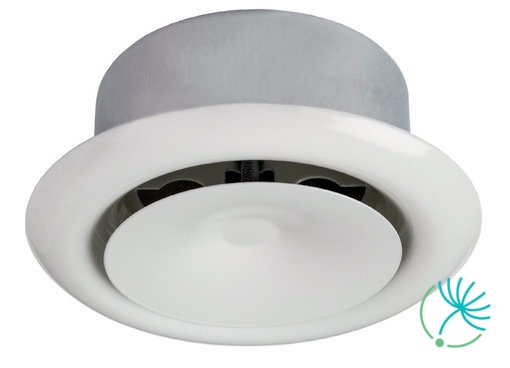

Systemair TFFC 100 SW ventil

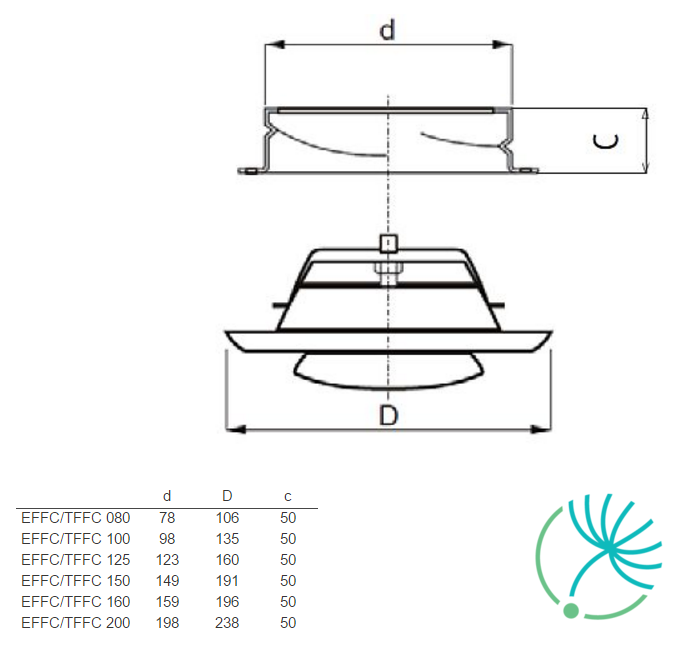

TFF je kruhový přívodní ventil určený pro montáž do podhledu. Skládá se ze sacího ústí a z nastavitelného středového disku izolovaného materiálem tlumícím hluk.

Ventily TFF jsou vyrobeny z pozinkovaného ocelového plechu s nátěrem RAL9003.

Díky svým technickým vlastnostem mají široké možnosti využití. Dosah a pokles tlaku je možné regulovat otáčením středového disku.

Difuzor TFF je vhodný i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

TFF se pomocí pružin snadno připevní buď do upevňovacího montážního rámu RFU nebo přímo do potrubí.

TFF je kruhový přívodní ventil určený pro montáž do podhledu. Skládá se ze sacího ústí a z nastavitelného středového disku izolovaného materiálem tlumícím hluk.

Ventily TFF jsou vyrobeny z pozinkovaného ocelového plechu s nátěrem RAL 9010-80.

Díky svým technickým vlastnostem mají široké možnosti využití. Dosah a pokles tlaku je možné regulovat otáčením středového disku.

Difuzor TFF je vhodný i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

TFF se pomocí pružin snadno připevní buď do upevňovacího montážního rámu RFU nebo přímo do potrubí.

TST-315 je kruhový, stropní, přívodní difuzor s nastavitelnou štěrbinou.

Skládá se ze 2 dílů, z nichž čelní disk lze nastavit do různých poloh, čímž se dosáhne požadovaný dosah proudění vzduchu. Čelní disk je hlukově izolován. Difuzor obsahuje stínítko z polyuretanové pěny, které slouží ke změně obrazu proudění (180 °).

Difuzor TST slouží i pro distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu vzduchu ΔT = 10K

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL9003 (lesk 30%).

Montáž
TST se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.

IGK je sací mřížka, z pozinkovaného ocelového plechu ve tvaru čtverce, která slouží pro přívod nebo odvod vzduchu pro vnější montáž.

Mřížka má kruhové napojení, které obsahuje gumové těsnění a také ochrannou síťku proti hmyzu.

KONIKA 315 je samostatný kruhový, stropní difuzor, který je vyroben z pozinkovaného ocelového plechu a slouží pro přívod nebo odvod vzduchu. Difuzor je bílé barvy RAL 9003. Je vhodnou volbou do administrativních či obchodních prostor.

K dostání ve velikostech ø160, ø200, ø250 a ø315 mm.

Součástí dodaného difuzoru je i konzola pro uchycení do kruhového potrubí Konika Bar. Difuzor se doporučuje montovat spolu s přetlakovou komorou THOR, která slouží k nastavení přesného průtoku vzduchu. Je určen pro stropní montáž. Dá se uchytit přímo na potrubí (ø160-315).

Difuzér distribuuje chladný nebo ohřívaný vzduch. Rozdíl teplot přiváděného a interiérového vzduchu může být díky vysoké indukcí ΔT=12K.

Montáž
Pro správnou funkci je třeba zabudovat před přetlakovou komoru THOR úsek rovného potrubí délky 4násobku jeho průměru a mezi komoru a difuzor rovné potrubí délky 1násobku průměru potrubí. Konika se upevňuje na kruhové potrubí pomocí montážního nástavce Konika Bar, který se nejprve uchytí do potrubí a nakonec se nasadí samotný difuzor a upevní se šroubem.

BOR-S je přívodní nebo odvodní stěnový difuzor s perforovanou čelní deskou. Je vyroben z pozinkovaného ocelového plechu s povrchovou úpravou práškovým nátěrem v bílé barvě (RAL 9003, lesk 30). Uvnitř těla difuzoru je umístěn plochý posuvný mechanismus (8 regulačních pozic) pro nastavení průtoku vzduchu.

Díky svému nadčasovému designu je vhodný nejen pro rezidenční projekty, ale i do kanceláří, hotelů apod. Difuzor zajišťuje přívod čerstvého vzduchu bez vzniku zbytečného hluku a nepříjemného průvanu. Vzduch proudící z difuzoru vytvoří tzv. coanda efekt. Ten zabrání odklonění proudu vzduchu od stropu do zóny pobytu před dosažením přijatelné teploty. Max. teplotní rozdíl ΔT je 10K. Pro dosažení coanda efektu nesmí vzdálenost BOR-S od stropu přesáhnout délku 30 cm.

BOR-S je vhodný i pro systémy s variabilním průtokem vzduchu (VAV), protože obraz proudění je zachován v celém rozsahu proudění.

Difuzor je vybaven posuvným mechanismem pro nastavení průtoku vzduchu. Mechanismus se ovládá z vnější strany pomocí úchytu pohybujícího se v drážce umístěné na těle difuzoru. Také je na hraně umístěn otvor pro snímání tlakové ztráty. Při znalosti K-faktoru a Δp_d je pak možné vypočítat přesný průtok vzduchu přes difuzor.

Difuzor má hrdlo s gumovým těsněním a instaluje se přímo do kruhového potrubí. Na těle difuzoru jsou připraveny 4 otvory, které slouží k uchycení ke stěně pomocí šroubů. Pro správnou fixaci do zdi je třeba demontovat čelní desku jednoduchým potáhnutím směrem ven.

Difuzor musí být instalován tak, aby konzola posuvného mechanismu byla v horizontální poloze. Úchyt posuvného mechanismu by měl směřovat směrem nahoru, aby po dokončení instalace zůstal ukrytý za čelní deskou.

TSK-100 je kruhový, stropní difuzor s nastavitelnou štěrbinou a perforovaným čelním panelem. Je možné jej použít i pro odvod vzduchu.

Difuzor se skládá ze 2 dílů, které se dají nastavit do různých poloh, čímž se docílí požadovaný dosah proudění. Difuzor je možné použít i na distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu ochlazovaného vzduchu ΔT = 10 K.

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL 9003 (lesk 30%).

Montáž
TSK se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.

IGC je mřížka ve tvaru kruhu, která slouží pro přívod nebo odvod vzduchu pro vnější montáž.

Je vybavena ochrannou síťkou z nerezové oceli (12x12 mm). Dostupné průměry ø100-250 mm.

Mřížka je vyrobena z hliníku. Rozestup lamel je 19 mm, sklon lamel je 35 °.

Montuje se do kruhového potrubí a připevňuje se šrouby přes připravené otvory.

EFFC je odvodní ventil pro instalaci na strop nebo na stěnu. Pomocí kontramatice lze zafixovat nastavitelný středový kužel, pomocí kterého se dá upravovat tlak proudícího vzduchu a tím i objemový průtok vzduchu.

Ventil je vyroben z pozinkovaného ocelového plechu. Standardní odstín je bílý RAL9003. Velikost EFFC 160 lze použít i pro napojení do potrubí ø150.

Součástí dodávky ventilu EFFC je i montážní rámeček.

KONIKA-A je samostatný kruhový, přívodně-odvodní, stropní difuzor, který je určen pro stropní montáž. Dokáže regulovat horizontální nebo vertikální proudění vzduchu, díky vnitřnímu kuželu, který se dá nastavit pootočením.

Difuzor KONIKA-A je vyroben z pozinkovaného ocelového plechu bílé barvy RAL 9003. Je vhodnou volbou do administrativních či obchodních prostor.

Skládá se z vnějšího pevného kužele a z dvojitého středního kužele, který ovlivňuje proudění vzduchu z vertikálního na horizontální. Dvojitý kužel se dá sundavat. Difuzor se doporučuje montovat spolu s přetlakovou komorou THOR, která slouží k nastavení přesného průtoku vzduchu.

Dá se uchytit přímo na potrubí (ø160-500). Difuzér distribuuje chladný nebo ohřívaný vzduch, a reguluje jeho proudění bez nebezpečí průvanu (VAV). Maximální rozdíl teplot přiváděného a interiérového vzduchu je ΔT=10K.

Montáž
Pro správnou funkci je třeba zabudovat před přetlakový box THOR úsek rovného potrubí délky 4násobku jeho průměru a mezi komoru a difuzor rovné potrubí délky 1násobku průměru potrubí. Konika-A se upevňuje na kruhové potrubí po předchozí demontáži vnitřního kužele (stisknutí a lehké pootočení). Následně se difuzor upevní do potrubí nýtováním nebo přišroubováním. Nakonec se nasadí a upevní vnitřní dvojitý kužel s požadováním nastavením (vertikální nebo horizontální obraz proudění).

EFF je odvodní ventil pro instalaci na strop nebo na stěnu. Pomocí kontramatice lze zafixovat nastavitelný středový kužel, pomocí kterého se dá upravovat tlak proudícího vzduchu a tím i objemový průtok vzduchu.

Ventil je vyroben z pozinkovaného ocelového plechu. Standardní odstín je bílý RAL9003. Velikost EFF 160 lze použít i pro napojení do potrubí ø150.

Ventil je možné montovat pomocí montážního rámečku RFU/RFP nebo přímo do spiro potrubí.

TST-250 je kruhový, stropní, přívodní difuzor s nastavitelnou štěrbinou.

Skládá se ze 2 dílů, z nichž čelní disk lze nastavit do různých poloh, čímž se dosáhne požadovaný dosah proudění vzduchu. Čelní disk je hlukově izolován. Difuzor obsahuje stínítko z polyuretanové pěny, které slouží ke změně obrazu proudění (180 °).

Difuzor TST slouží i pro distribuci chladného vzduchu s maximálním teplotním rozdílem při přívodu vzduchu ΔT = 10K

Materiál difuzoru je pozinkovaný ocelový plech bílé barvy RAL9003 (lesk 30%).

Montáž
TST se montuje přímo do kruhového potrubí. Pokud je ventil připojen na přetlakovou komoru PER, je potřebné, aby byl před komorou úsek rovného potrubí o délce 4násobku jeho průměru.
